O

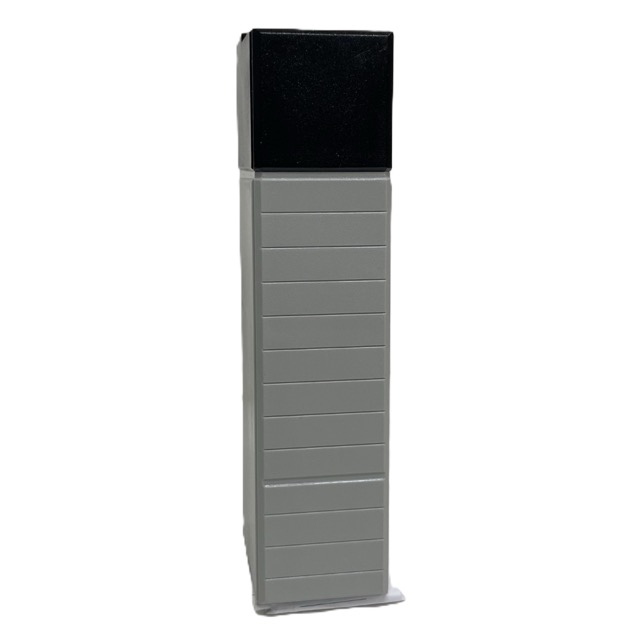

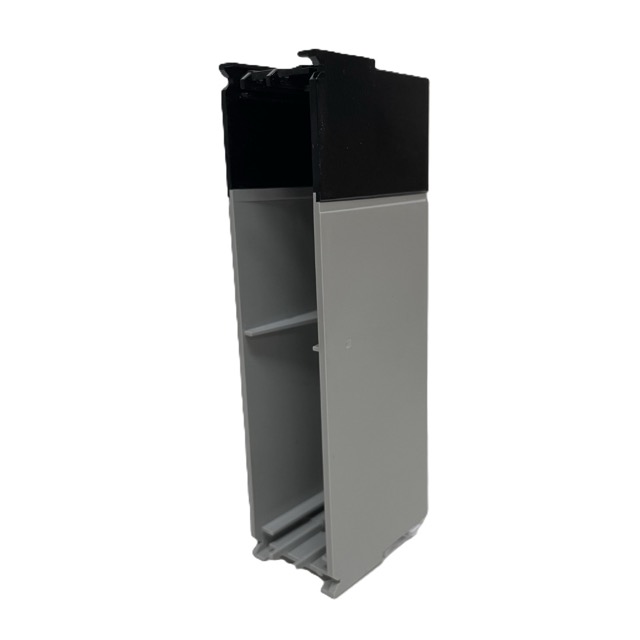

x1756-N2 é um módulo preenchedor de slot (Slot Filler Module) da família ControlLogix, desenvolvido pela Rockwell Automation
para ocupar posições não utilizadas nos chassis padrão da série 1756. Embora não execute nenhuma função de controle ou comunicação, sua utilização é recomendada para manter a organização física do sistema e auxiliar na circulação adequada do ar no interior do chassi.
Quando um ou mais slots permanecem desocupados, o 1756-N2 pode ser instalado para preencher esses espaços, contribuindo para a proteção dos conectores do backplane contra poeira, partículas e contatos acidentais. Além disso, ajuda a manter as características mecânicas e o correto direcionamento do fluxo de ventilação do rack, favorecendo a dissipação térmica dos módulos instalados.
O acessório é compatível com os chassis padrão 1756-A4, 1756-A7, 1756-A10, 1756-A13 e 1756-A17, ocupando um único slot. Sua instalação é simples, não exige configuração no Studio 5000 Logix Designer e não possui firmware ou comunicação com o controlador, pois trata-se de um componente totalmente passivo.
O 1756-N2 é amplamente utilizado por fabricantes de máquinas, integradores de sistemas e equipes de manutenção para manter painéis organizados e preparados para futuras expansões, além de preservar as características construtivas recomendadas pela Rockwell Automation para a plataforma ControlLogix.
Segmentos de Aplicação
- Sistemas ControlLogix
- Painéis elétricos
- Chassis 1756
- Automação industrial
- OEMs
- Integradores de sistemas
- Linhas de produção
- Máquinas industriais
- Modernização de sistemas
- Expansão de racks
Características Técnicas
- Modelo: 1756-N2
- Fabricante: Rockwell Automation / Allen-Bradley
- Família: ControlLogix
- Tipo: Placeholder / Slot Filler Module
- Função: Preenchimento de slots vazios do chassi
- Compatibilidade: Chassis 1756-A4, 1756-A7, 1756-A10, 1756-A13 e 1756-A17
- Configuração: Não requer configuração ou firmware
- Comunicação: Não possui
- Montagem: Ocupa 1 slot do chassi ControlLogix
- Aplicação: Organização, proteção e manutenção do fluxo de ventilação do rack
- Referência: 1756-N2
