O

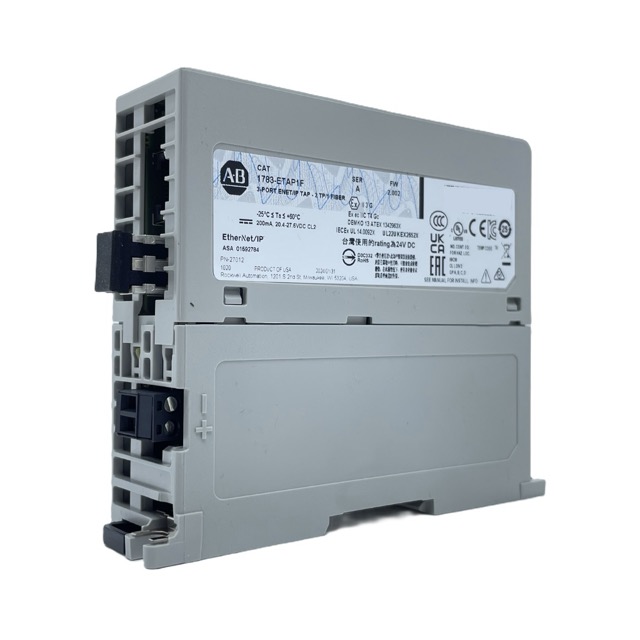

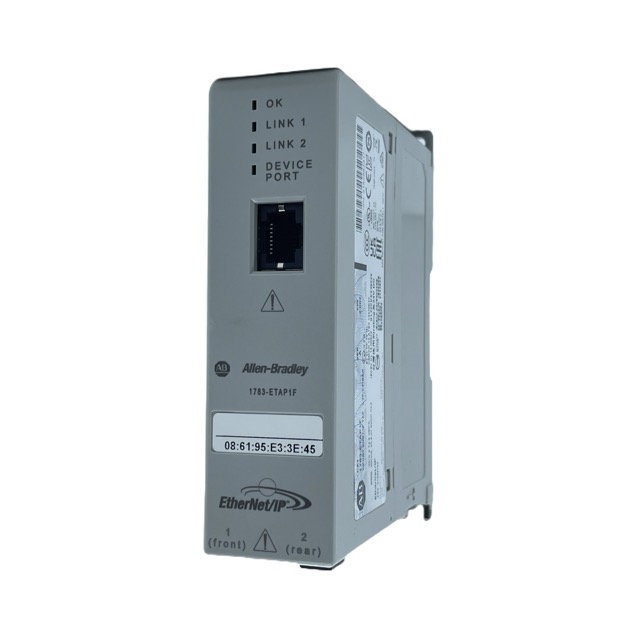

1783-ETAP1F pertence à linha de EtherNet/IP Taps da Rockwell Automation
e utiliza a tecnologia Embedded Switch Technology, permitindo que dispositivos com apenas uma interface Ethernet participem de redes Device Level Ring (DLR) ou Linear sem a necessidade de switches adicionais. Essa arquitetura proporciona elevada disponibilidade da comunicação e recuperação extremamente rápida em caso de falhas na rede.
O equipamento possui 3 portas Ethernet, sendo 2 portas RJ45 10/100Base-TX para conexão à rede e aos dispositivos industriais, além de 1 porta de fibra óptica multimodo 100Base-FX com conector LC, ideal para interligação entre painéis ou longas distâncias com elevada imunidade a interferências eletromagnéticas. A interface de fibra opera em 100 Mbps Full Duplex, suportando enlaces de até 2 km, dependendo do cabeamento utilizado.
O módulo suporta recursos avançados da rede EtherNet/IP, incluindo Quality of Service (QoS) para priorização do tráfego industrial e IEEE 1588 Precision Time Protocol (PTP/CIP Sync) para sincronização precisa entre dispositivos. Em redes DLR, proporciona tempos típicos de recuperação inferiores a 3 ms, reduzindo significativamente o risco de interrupções no processo produtivo.
A alimentação é realizada em 24 VDC (20,4…27,6 VDC), com consumo máximo aproximado de 4,8 W. O equipamento possui configuração simplificada por meio de chaves DIP, LEDs de diagnóstico e suporte a arquivos EDS e Add-On Profiles (AOP) para integração com Studio 5000 e RSLinx Classic. Sua construção robusta permite operação em ambientes industriais severos, oferecendo elevada confiabilidade para aplicações de automação.
Segmentos de Aplicação
- Redes EtherNet/IP
- Device Level Ring (DLR)
- Redes industriais
- ControlLogix
- CompactLogix
- Máquinas industriais
- Linhas de produção
- Painéis elétricos
- Sistemas de supervisão
- OEMs
- Integradores de sistemas
- Indústria automotiva
- Alimentos e bebidas
- Papel e celulose
- Mineração
- Tratamento de água e efluentes
Características Técnicas
- Modelo: 1783-ETAP1F
- Fabricante: Rockwell Automation / Allen-Bradley
- Tipo: EtherNet/IP Tap
- Portas: 3
- Portas RJ45: 2 (10/100Base-TX)
- Porta de fibra: 1 (100Base-FX multimodo, conector LC)
- Topologias suportadas: Linear e Device Level Ring (DLR)
- Protocolo: EtherNet/IP
- Sincronização: IEEE 1588 (PTP/CIP Sync)
- Quality of Service (QoS): Sim
- Alimentação: 24 VDC (20,4…27,6 VDC)
- Consumo máximo: 4,8 W
- Velocidade da fibra: 100 Mbps Full Duplex
- Distância máxima da fibra: Até 2 km (dependendo do cabeamento)

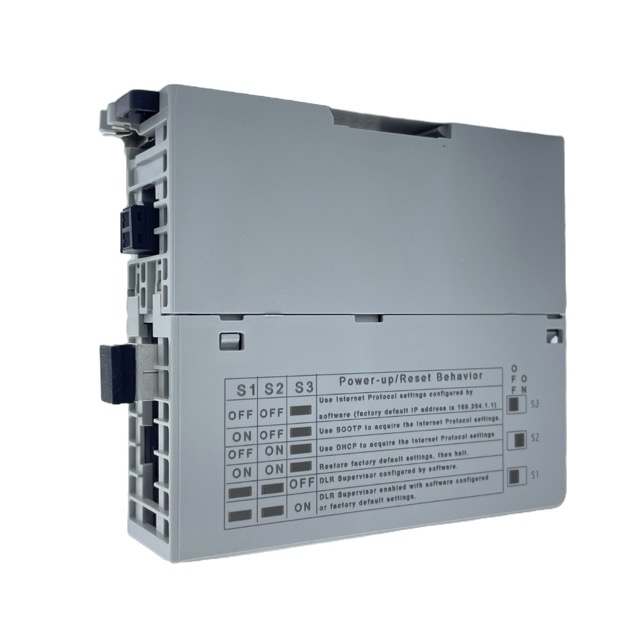

- Configuração: Chaves DIP, EDS e Add-On Profile (AOP)
- Montagem: Trilho DIN
- Referência: 1783-ETAP1F
