O

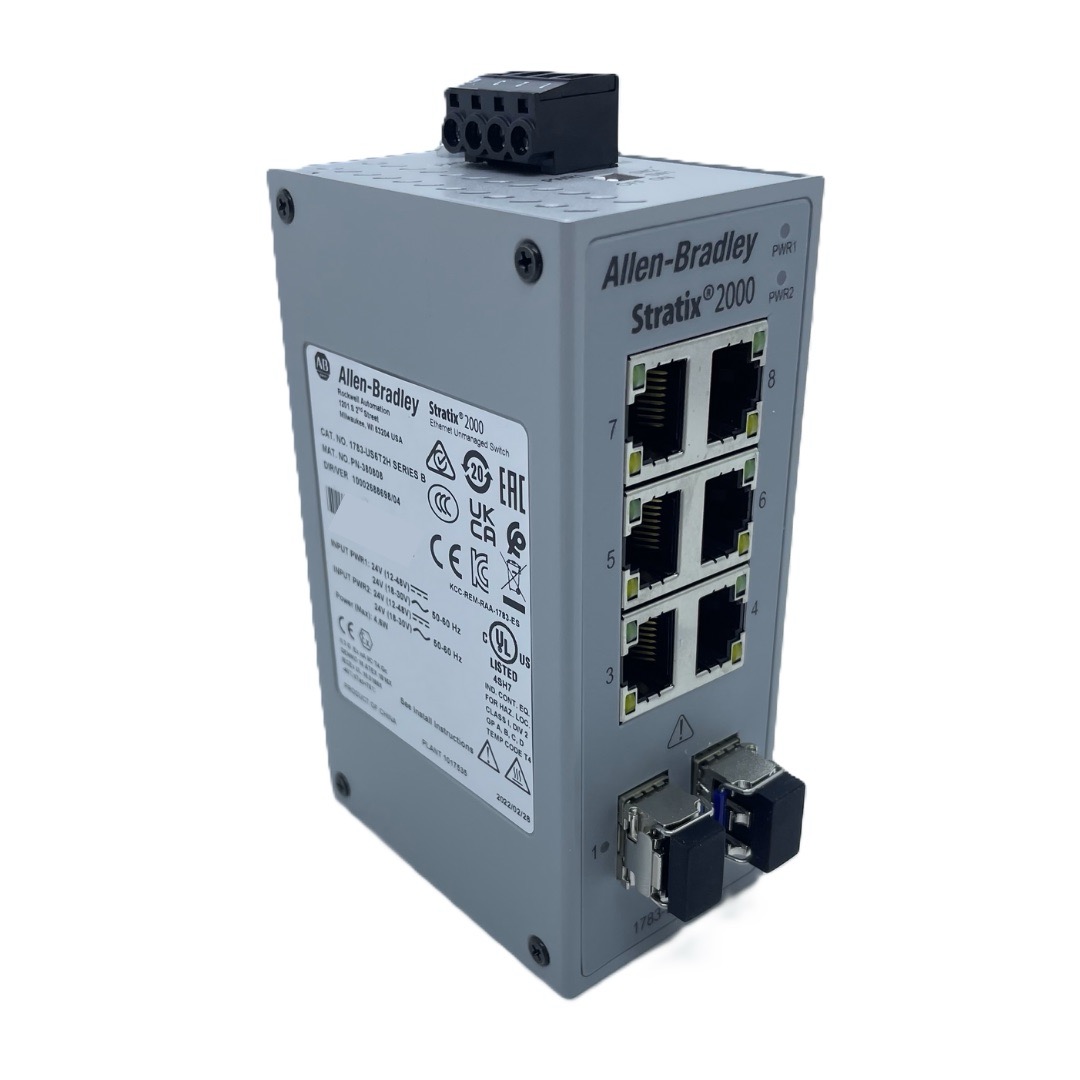

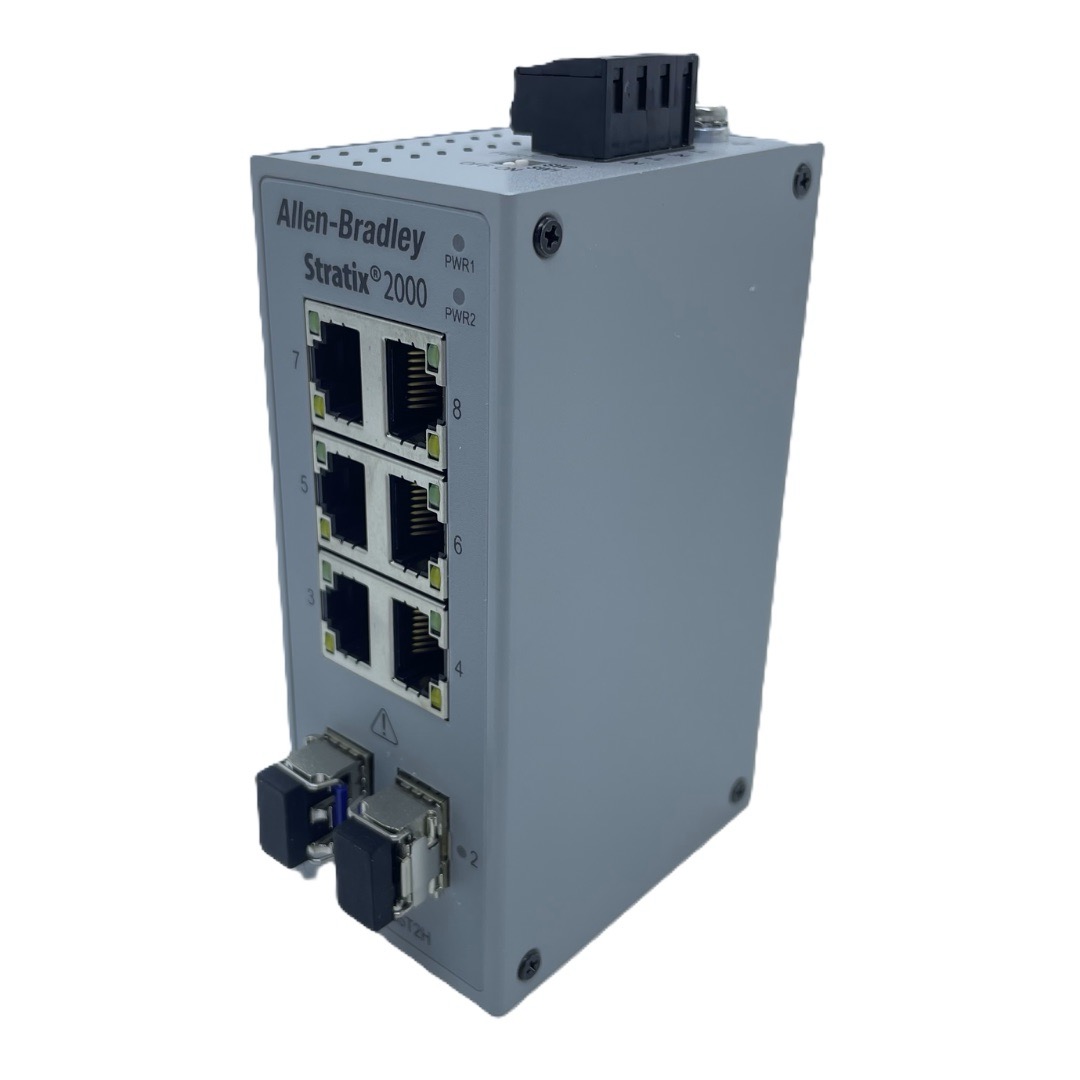

1783-US6T2H pertence à família Stratix 2000 da Rockwell Automation
e é um switch Ethernet industrial não gerenciável, desenvolvido para aplicações que necessitam de comunicação confiável entre equipamentos de automação. Sua arquitetura Plug-and-Play elimina a necessidade de configuração, permitindo rápida instalação em máquinas, painéis elétricos e sistemas industriais distribuídos.
O equipamento dispõe de 8 portas de comunicação, sendo 6 portas RJ45 Fast Ethernet 10/100 Mbps para conexões em cobre e 2 portas de fibra óptica monomodo de 100 Mbps com conectores LC, destinadas a enlaces de longa distância e ambientes sujeitos a interferências eletromagnéticas. As portas de cobre suportam operação Half-Duplex e Full-Duplex, proporcionando comunicação eficiente entre controladores, IHMs, módulos de I/O, inversores e outros dispositivos industriais.
As interfaces ópticas utilizam tecnologia 100Base-LX (1310 nm), permitindo enlaces de até 20 km em fibra monomodo, tornando o equipamento ideal para integração entre painéis distribuídos, plantas industriais e instalações de grande porte. O switch possui capacidade para 2.000 endereços MAC, garantindo desempenho consistente mesmo em redes com diversos dispositivos conectados.

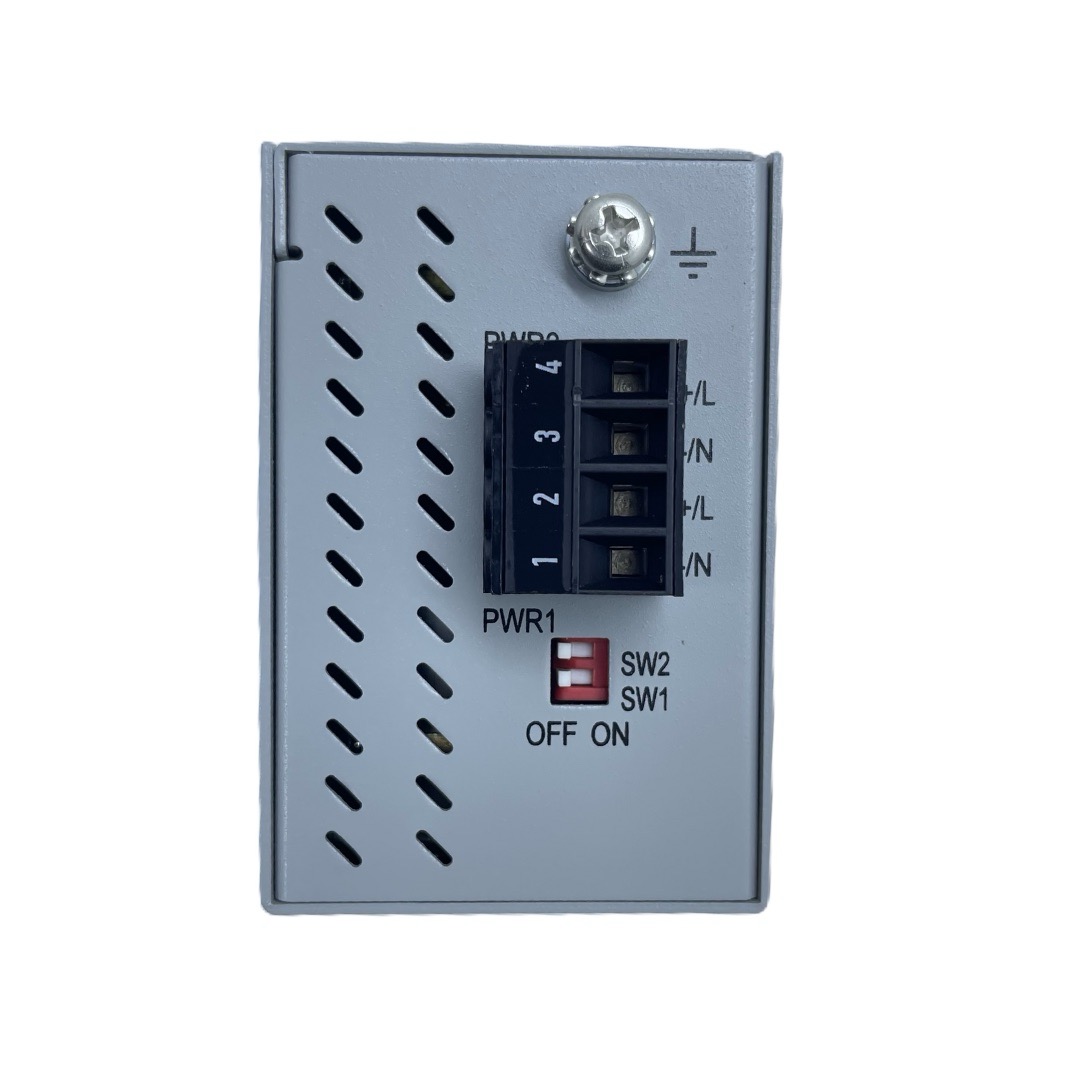

O 1783-US6T2H opera com alimentação em 18…30 VAC ou 18…60 VDC, oferecendo flexibilidade de instalação em diferentes sistemas elétricos industriais. Sua montagem em trilho DIN, gabinete metálico compacto e faixa de temperatura de operação de -20 °C a +70 °C proporcionam elevada confiabilidade em ambientes industriais severos. O equipamento possui proteção IP20, sendo indicado para instalação em painéis elétricos industriais.
Embora a Rockwell Automation tenha anunciado a descontinuação do modelo em junho de 2025, o 1783-US6T2H continua sendo amplamente utilizado para manutenção e expansão de instalações existentes, sendo funcionalmente substituído pelo modelo 1783-USP2S6T.
Segmentos de Aplicação
- Redes industriais EtherNet/IP
- Sistemas ControlLogix
- Sistemas CompactLogix
- Redes POINT I/O
- Máquinas industriais
- Linhas de produção
- Painéis elétricos
- Sistemas de automação industrial
- OEMs
- Integradores de sistemas
- Indústria automotiva
- Alimentos e bebidas
- Papel e celulose
- Mineração
- Tratamento de água e efluentes
Características Técnicas
- Modelo: 1783-US6T2H
- Fabricante: Rockwell Automation / Allen-Bradley
- Família: Stratix 2000
- Tipo: Switch Ethernet industrial não gerenciável
- Rede: Ethernet Industrial
- Número total de portas: 8
- Portas RJ45: 6 × 10/100 Mbps
- Portas de fibra óptica: 2 × 100Base-LX monomodo (LC)
- Velocidade: 10/100 Mbps
- Operação: Half-Duplex e Full-Duplex
- Capacidade da tabela MAC: 2.000 endereços
- Alimentação: 18…30 VAC ou 18…60 VDC
- Montagem: Trilho DIN
- Grau de proteção: IP20
- Temperatura de operação: -20 °C a +70 °C
- Status do produto: Descontinuado (substituição funcional disponível)
- Referência: 1783-US6T2H
