O
1783-US6T2F pertence à família Stratix 2000 da Rockwell Automation
e foi projetado para aplicações industriais que necessitam de uma infraestrutura Ethernet robusta, confiável e de fácil implementação. Por ser um switch não gerenciável, inicia a operação imediatamente após a energização, dispensando configurações de rede e reduzindo o tempo de instalação.

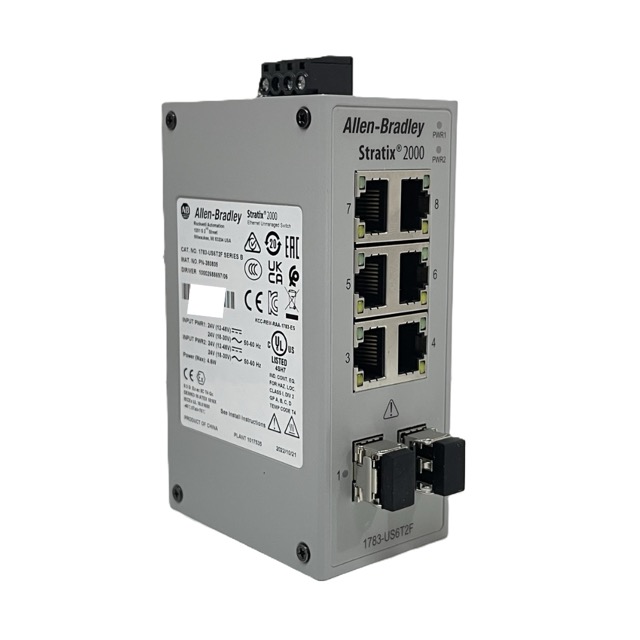

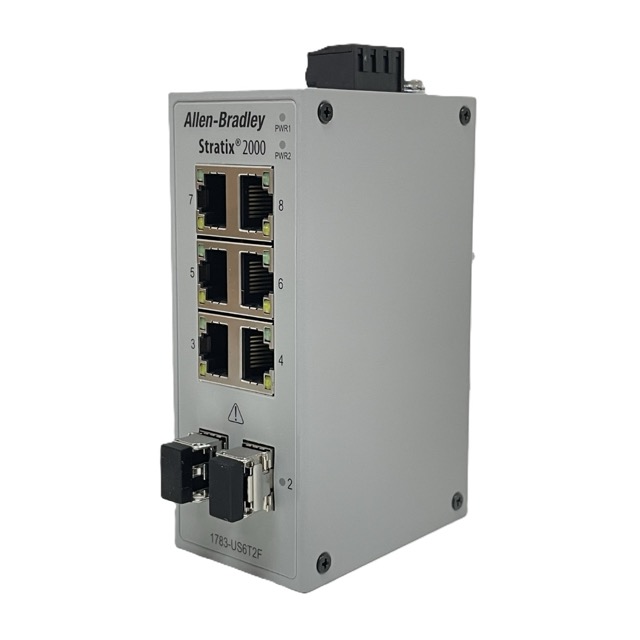

O equipamento dispõe de 8 portas, sendo 6 portas RJ45 10/100 Mbps para conexão de dispositivos Ethernet industriais e 2 portas de fibra óptica multimodo 100Base-FX, equipadas com módulos SFP pré-instalados. As conexões ópticas permitem comunicação em distâncias de até 2 km, proporcionando maior imunidade a interferências eletromagnéticas e aumentando a confiabilidade da rede em ambientes industriais.
O switch opera com alimentação 18…60 VDC ou 18…30 VAC (50/60 Hz), permitindo integração com diferentes sistemas de alimentação industrial. Sua montagem é realizada em trilho DIN, possui grau de proteção IP20 e faixa de temperatura de operação entre -40 °C e +70 °C, tornando-o adequado para utilização em ambientes industriais severos.
Compatível com a arquitetura EtherNet/IP, o 1783-US6T2F é indicado para redes de controle de máquinas, células de manufatura e sistemas de automação distribuída. Seu projeto compacto e robusto oferece elevada disponibilidade de comunicação para controladores CompactLogix, ControlLogix, IHMs PanelView, inversores PowerFlex e demais equipamentos industriais conectados à rede Ethernet.
Segmentos de Aplicação
- Redes EtherNet/IP
- Sistemas ControlLogix
- Sistemas CompactLogix
- Painéis elétricos industriais
- Máquinas industriais
- Linhas de produção
- OEMs
- Integradores de sistemas
- Indústria automotiva
- Alimentos e bebidas
- Papel e celulose
- Mineração
- Tratamento de água e efluentes
Características Técnicas
- Modelo: 1783-US6T2F
- Fabricante: Rockwell Automation / Allen-Bradley
- Família: Stratix 2000
- Tipo: Switch Ethernet industrial não gerenciável
- Total de portas: 8
- Portas RJ45: 6 portas Fast Ethernet 10/100 Mbps
- Portas de fibra: 2 portas multimodo 100Base-FX
- Portas monomodo: Não possui
- Portas combinadas (Combo): Não possui
- Módulos SFP: Pré-instalados
- Distância máxima da fibra: Até 2 km (multimodo)
- Montagem: Trilho DIN
- Grau de proteção: IP20

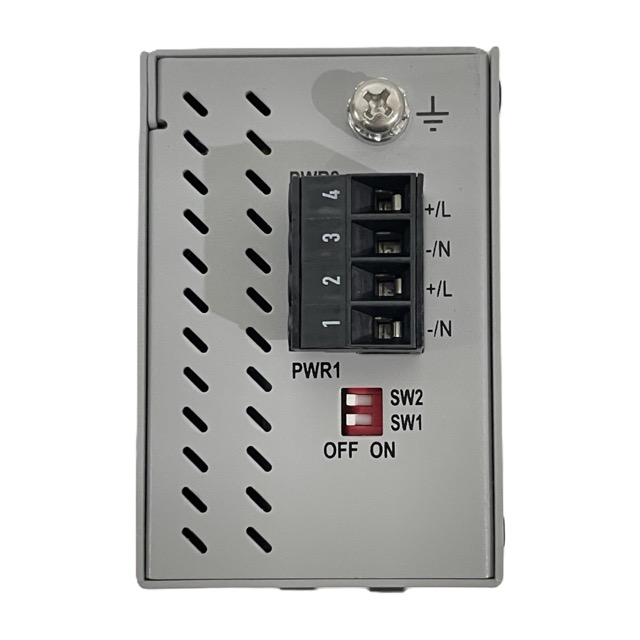

- Alimentação: 18…60 VDC ou 18…30 VAC (50/60 Hz)
- Temperatura de operação: -40 °C a +70 °C
- Compatibilidade: Redes EtherNet/IP e dispositivos Ethernet industriais
