O
1783-BMS10CGN pertence à família Stratix 5700 da Rockwell Automation
, composta por switches Ethernet industriais gerenciáveis desenvolvidos para integração completa com a plataforma Integrated Architecture. Seu firmware Full oferece recursos avançados de gerenciamento de rede, permitindo monitoramento, configuração e diagnósticos diretamente pelo Studio 5000 Logix Designer, simplificando o comissionamento e a manutenção dos sistemas industriais.

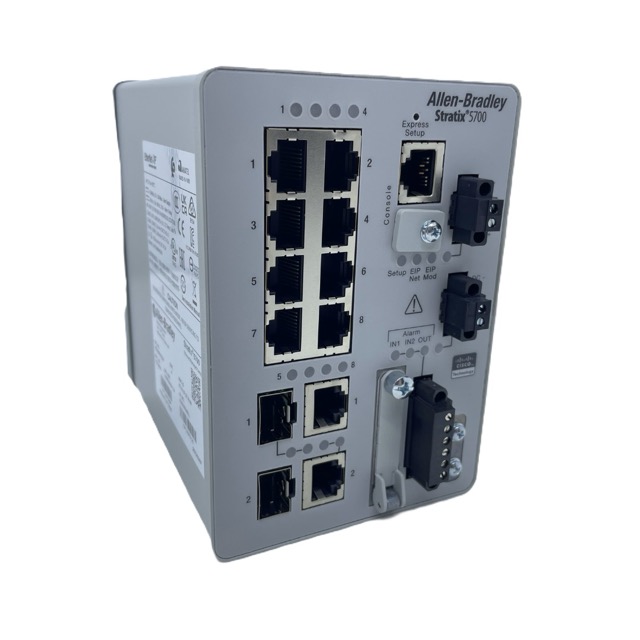

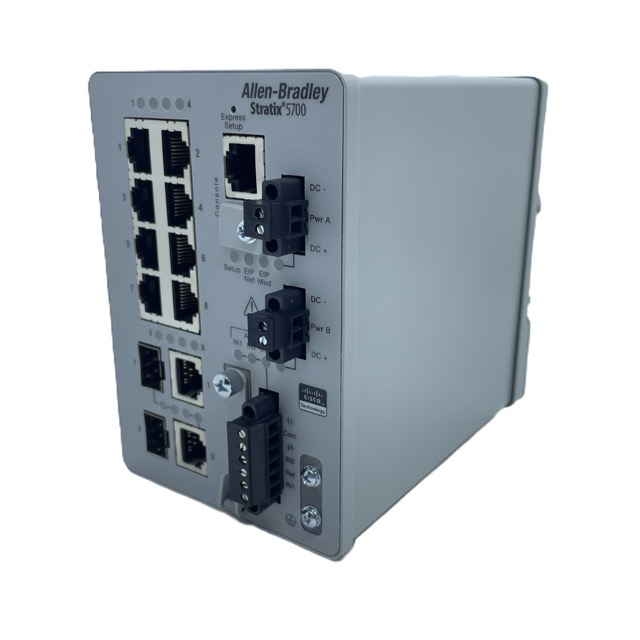

O switch possui 10 portas Ethernet, sendo 8 portas RJ45 Fast Ethernet (10/100 Mbps) e 2 portas Combo Gigabit (RJ45/mini-GBIC SFP), permitindo a utilização de conexões em cobre ou fibra óptica conforme a necessidade da aplicação. Essa flexibilidade facilita a expansão das redes industriais e a comunicação entre controladores, IHMs, inversores, sistemas de supervisão e dispositivos de campo.
Entre seus principais recursos estão o suporte ao Network Address Translation (NAT), que simplifica a integração de máquinas OEM com endereços IP repetidos, o Device Level Ring (DLR) para redes redundantes de alta disponibilidade e o CIP Sync (IEEE 1588), permitindo sincronização precisa entre dispositivos para aplicações de controle e movimento. O equipamento também oferece alarmes configuráveis, porta de console para manutenção e integração com FactoryTalk para monitoramento da infraestrutura de rede.
A alimentação é realizada em 12…48 VDC, através de entradas redundantes para maior disponibilidade do sistema. O consumo típico é de 15 W em 24 VDC, podendo atingir 20 W em carga máxima. O switch foi projetado para operar em ambientes industriais severos, suportando temperaturas entre -40 °C e +60 °C, além de possuir montagem em trilho DIN e elevada imunidade a vibrações e interferências eletromagnéticas.
Embora o modelo possua status de produto descontinuado (Discontinued) desde setembro de 2024, continua sendo amplamente utilizado em instalações industriais existentes e permanece disponível para manutenção e reposição. A Rockwell Automation indica o 1783-CMS10DN como produto de substituição para novos projetos.
Segmentos de Aplicação
- Redes EtherNet/IP
- ControlLogix
- CompactLogix
- Stratix
- Device Level Ring (DLR)
- Painéis elétricos
- Máquinas industriais
- Linhas de produção
- Sistemas de supervisão
- OEMs
- Integradores de sistemas
- Indústria automotiva
- Alimentos e bebidas
- Papel e celulose
- Mineração
- Tratamento de água e efluentes
Características Técnicas
- Modelo: 1783-BMS10CGN
- Fabricante: Rockwell Automation / Allen-Bradley
- Família: Stratix 5700
- Tipo: Switch Ethernet industrial gerenciável
- Total de portas: 10
- Portas RJ45 Fast Ethernet: 8 (10/100 Mbps)
- Portas Combo Gigabit: 2 (RJ45/mini-GBIC SFP)
- Firmware: Full
- Gerenciamento: Sim
- Protocolos: EtherNet/IP
- CIP Sync (IEEE 1588): Sim
- Device Level Ring (DLR): Sim
- Network Address Translation (NAT): Sim
- Alimentação: 12…48 VDC
- Consumo típico: 15 W @ 24 VDC
- Consumo máximo: 20 W

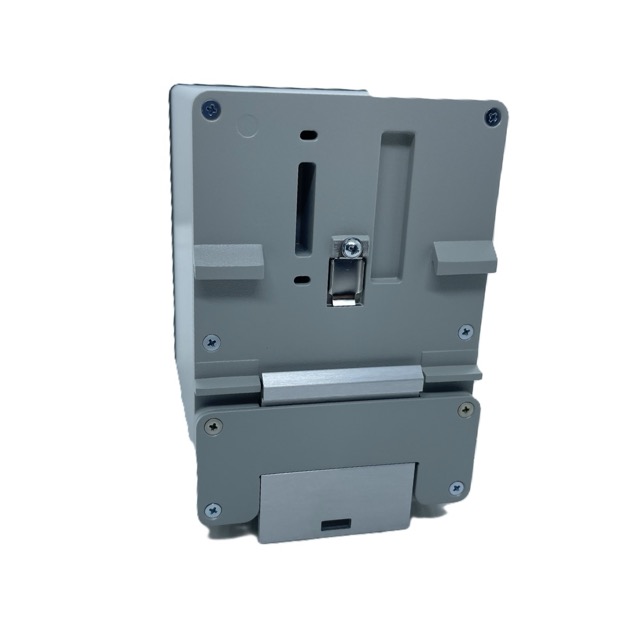

- Montagem: Trilho DIN
- Temperatura de operação: -40 °C a +60 °C
- Status do produto: Descontinuado (substituído pelo 1783-CMS10DN)
- Referência: 1783-BMS10CGN
