O

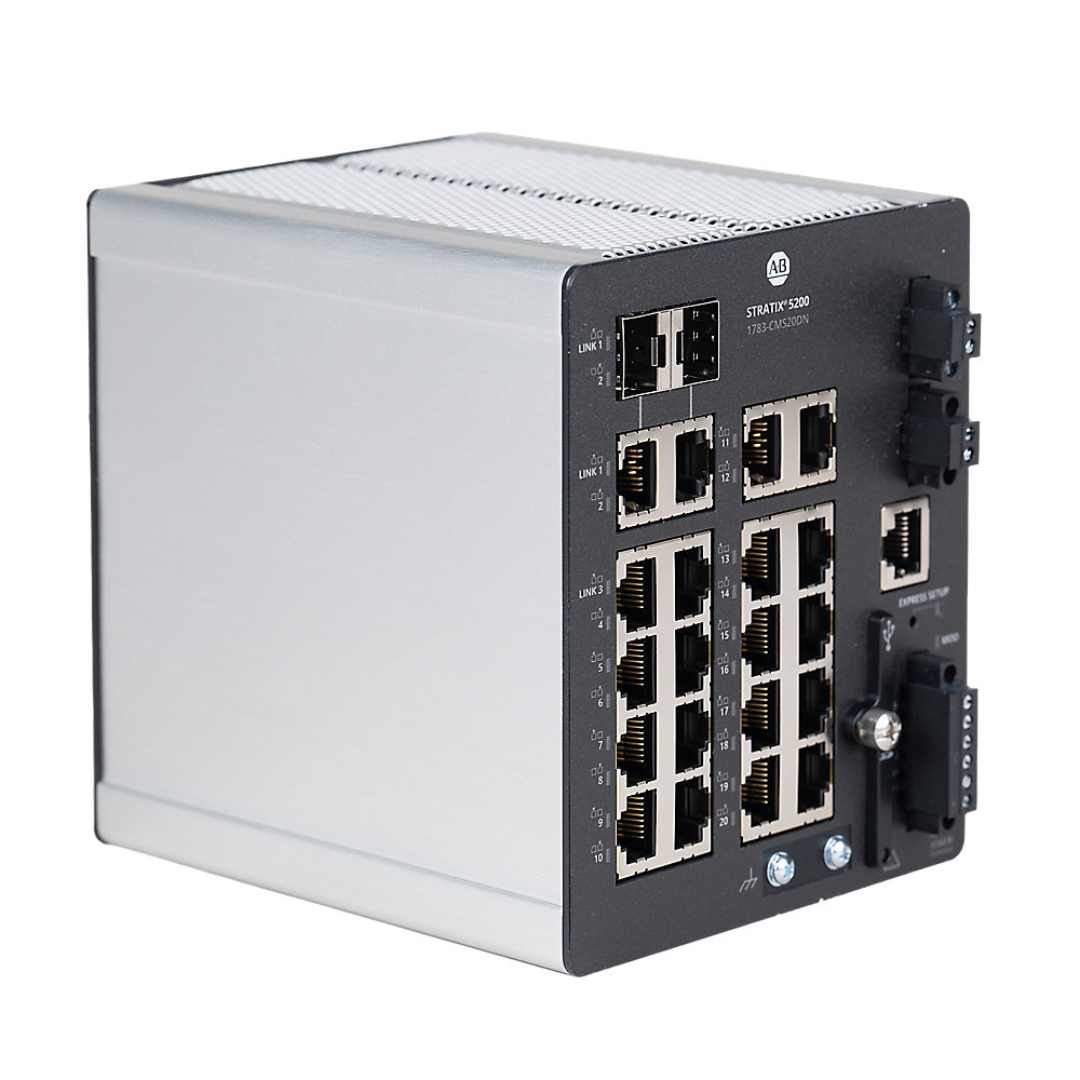

1783-CMS20DN pertence à família Stratix 5200, desenvolvida pela Rockwell Automation
em parceria com a Cisco para aplicações industriais que demandam gerenciamento avançado da infraestrutura Ethernet. O equipamento integra-se à arquitetura EtherNet/IP, oferecendo recursos avançados de segurança, redundância e diagnóstico para maximizar a disponibilidade dos sistemas de automação. O modelo possui status Active, sendo recomendado para novos projetos industriais.

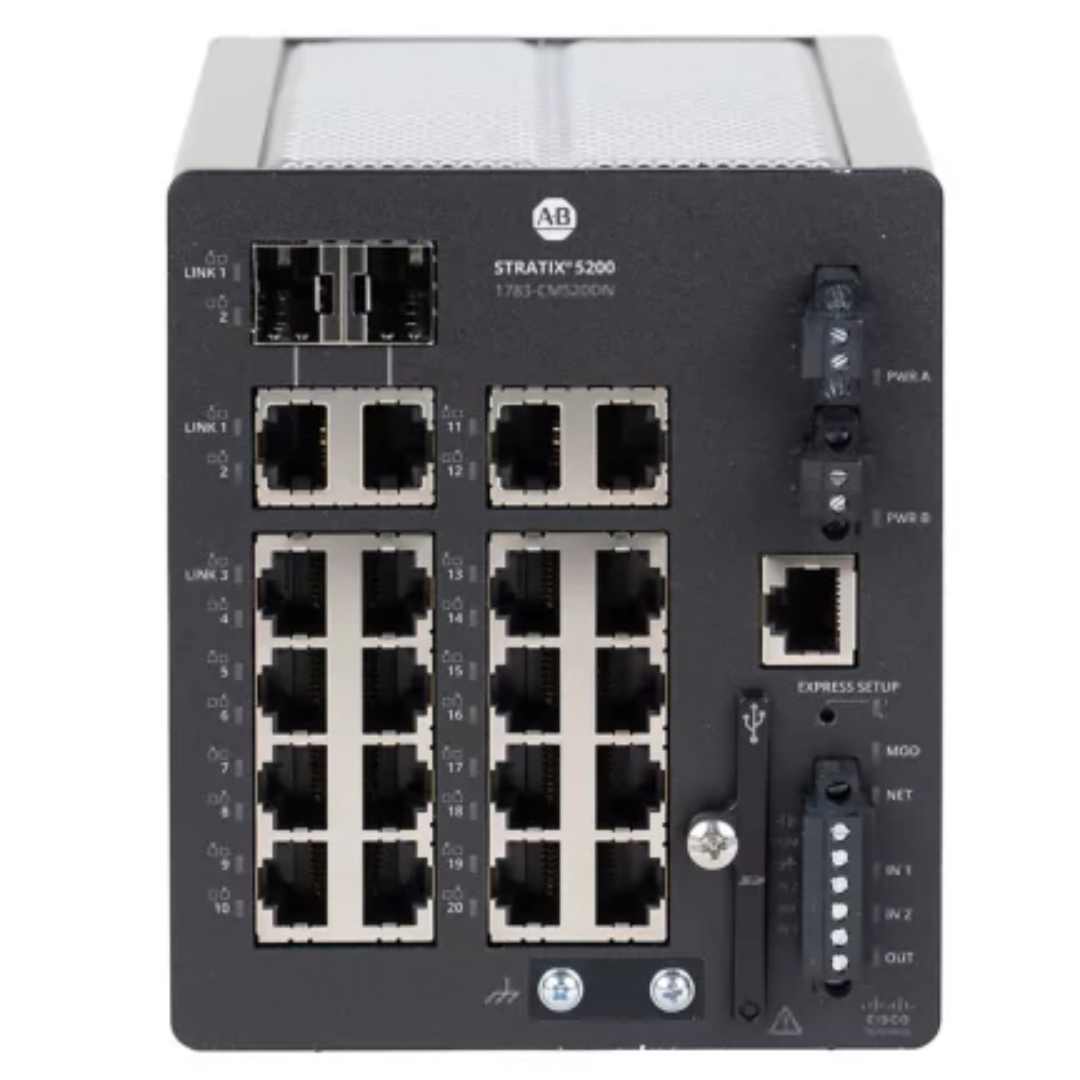

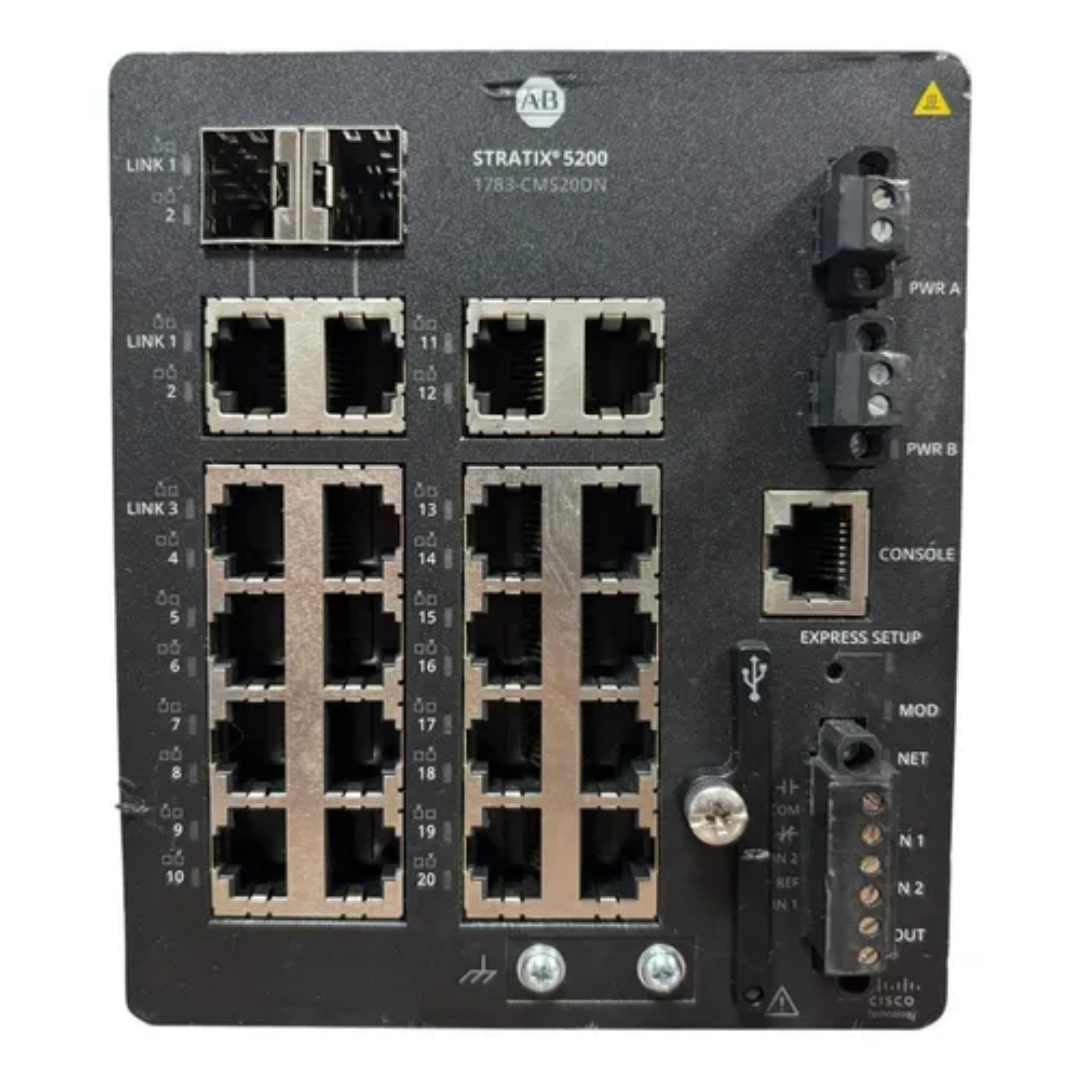

O switch dispõe de 20 portas Gigabit Ethernet, sendo 18 portas RJ45 10/100/1000 Mbps e 2 portas Combo Gigabit (RJ45/SFP), permitindo conexão através de cabo de cobre ou fibra óptica conforme a necessidade da aplicação. Os slots SFP aceitam módulos ópticos compatíveis para comunicação em médias e longas distâncias, proporcionando elevada imunidade a interferências eletromagnéticas e maior flexibilidade na topologia da rede.
Entre seus principais recursos estão o suporte ao Device Level Ring (DLR), Parallel Redundancy Protocol (PRP), Network Address Translation (NAT), CIP Sync (IEEE 1588), VLANs, QoS, IGMP Snooping, ACL (Access Control Lists) e gerenciamento através de interface web, CLI Cisco IOS e integração com o Studio 5000 Logix Designer e o FactoryTalk Network Manager. Essas funcionalidades proporcionam maior disponibilidade, sincronização precisa de dispositivos, segmentação de tráfego e facilidade de gerenciamento da rede industrial.
O equipamento opera com alimentação de 18…60 VDC, possui montagem em trilho DIN, grau de proteção IP30 e foi projetado para operar em temperaturas entre -40 °C e +70 °C, oferecendo elevada confiabilidade em ambientes industriais severos. Sua arquitetura robusta faz do 1783-CMS20DN uma excelente escolha para redes industriais de médio e grande porte que exigem comunicação contínua e gerenciamento avançado.
Segmentos de Aplicação
- Redes industriais EtherNet/IP
- Sistemas ControlLogix
- Sistemas CompactLogix
- Painéis elétricos industriais
- Máquinas industriais
- Linhas de produção
- OEMs
- Integradores de sistemas
- Indústria automotiva
- Alimentos e bebidas
- Papel e celulose
- Mineração
- Energia
- Tratamento de água e efluentes
Características Técnicas
- Modelo: 1783-CMS20DN
- Fabricante: Rockwell Automation / Allen-Bradley
- Família: Stratix 5200
- Tipo: Switch Ethernet industrial gerenciável
- Total de portas: 20
- Portas RJ45: 18 portas Gigabit Ethernet (10/100/1000 Mbps)
- Portas Combo: 2 portas Gigabit RJ45/SFP
- Protocolos industriais: EtherNet/IP, DLR, PRP, NAT e CIP Sync (IEEE 1588)
- Recursos de gerenciamento: VLAN, QoS, IGMP Snooping, ACL, interface Web e Cisco IOS CLI
- Alimentação: 18…60 VDC
- Montagem: Trilho DIN
- Grau de proteção: IP30
- Temperatura de operação: -40 °C a +70 °C
- Compatibilidade: ControlLogix, CompactLogix, PanelView Plus, PowerFlex e demais dispositivos EtherNet/IP
- Software compatível: Studio 5000 Logix Designer e FactoryTalk Network Manager
- Aplicação: Infraestrutura de redes industriais gerenciadas
