O

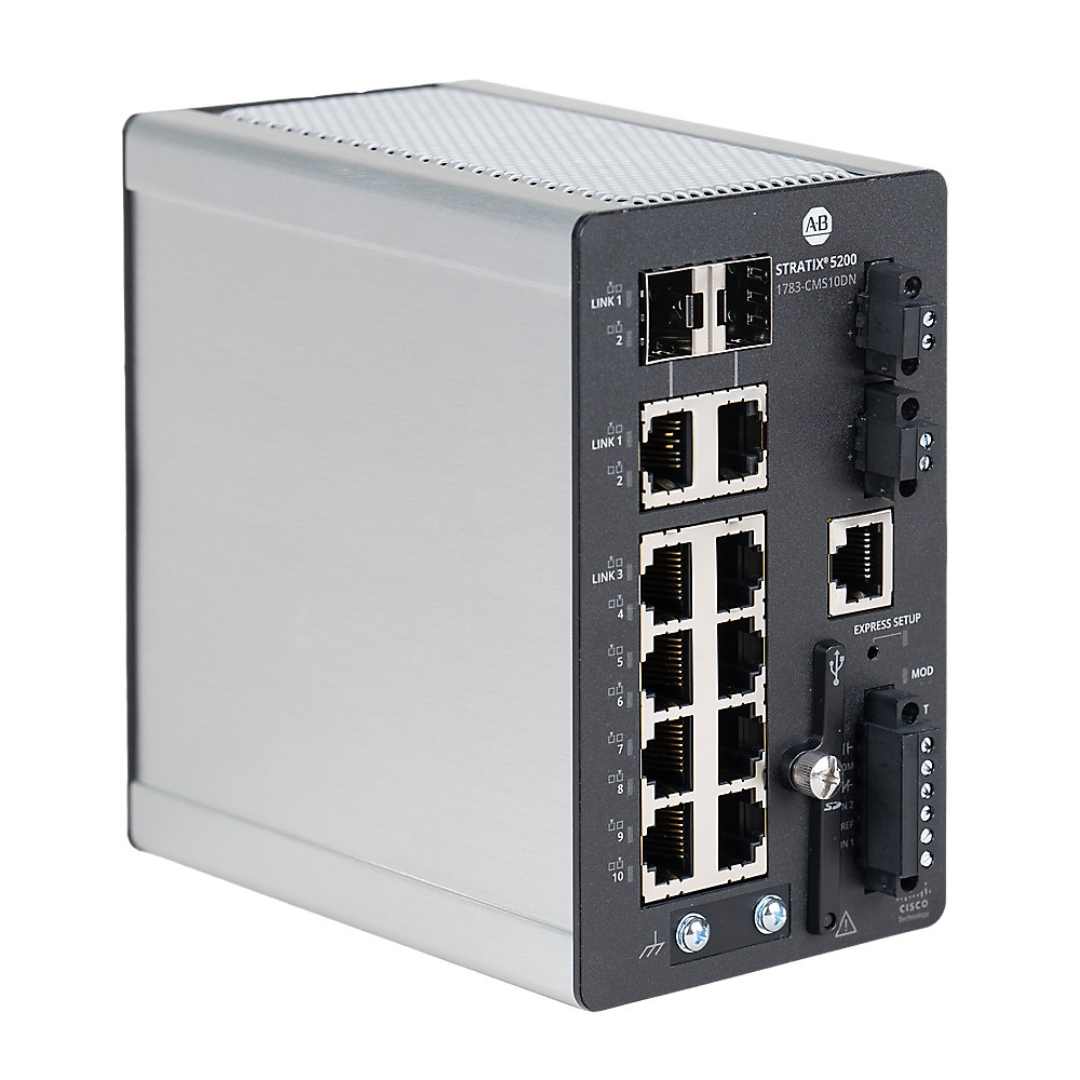

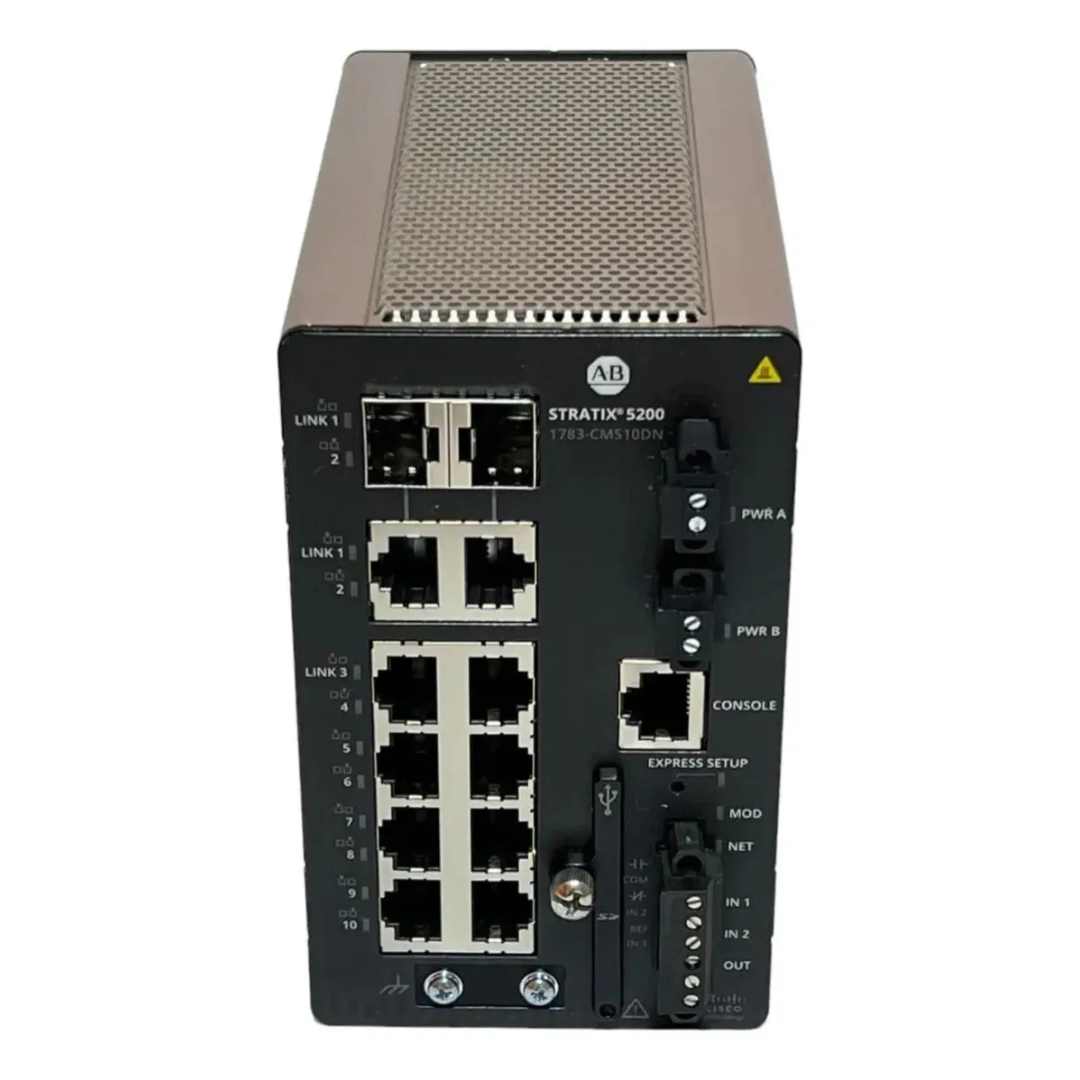

1783-CMS10DN pertence à família Stratix 5200, desenvolvida pela Rockwell Automation
em parceria com a Cisco para aplicações industriais que demandam gerenciamento avançado da infraestrutura Ethernet. O switch integra-se nativamente à arquitetura EtherNet/IP, oferecendo diagnósticos avançados, alta segurança e recursos de redundância para maximizar a disponibilidade dos sistemas de automação. O modelo possui status Active, sendo recomendado para novos projetos industriais.
O equipamento dispõe de 10 portas Gigabit Ethernet, sendo 8 portas RJ45 10/100/1000 Mbps e 2 portas Combo Gigabit (RJ45/SFP), permitindo conexão por cabo de cobre ou fibra óptica conforme a necessidade da aplicação. Os slots SFP aceitam módulos ópticos compatíveis para comunicação em médias e longas distâncias, mantendo elevada imunidade a interferências eletromagnéticas.
O 1783-CMS10DN incorpora recursos avançados de rede, incluindo Device Level Ring (DLR) para redundância em nível de dispositivo, Parallel Redundancy Protocol (PRP) para redes de alta disponibilidade, Network Address Translation (NAT), CIP Sync (IEEE 1588) para sincronização de tempo, VLANs, QoS, IGMP Snooping, listas de controle de acesso (ACL) e monitoramento avançado através do Studio 5000 Logix Designer e FactoryTalk Network Manager. Esses recursos permitem maior desempenho, segurança e facilidade de manutenção das redes industriais.
O switch opera com alimentação de 18…60 VDC, possui montagem em trilho DIN, grau de proteção IP30 e foi projetado para operação em temperaturas de -40 °C a +70 °C, atendendo às exigências de ambientes industriais severos. Sua construção robusta garante elevada confiabilidade para aplicações em manufatura, infraestrutura, energia e controle de processos.
Segmentos de Aplicação
- Redes industriais EtherNet/IP
- Sistemas ControlLogix
- Sistemas CompactLogix
- Painéis elétricos industriais
- Máquinas industriais
- Linhas de produção
- OEMs
- Integradores de sistemas
- Indústria automotiva
- Alimentos e bebidas
- Papel e celulose
- Mineração
- Energia
- Tratamento de água e efluentes
Características Técnicas
- Modelo: 1783-CMS10DN
- Fabricante: Rockwell Automation / Allen-Bradley
- Família: Stratix 5200
- Tipo: Switch Ethernet industrial gerenciável
- Total de portas: 10
- Portas RJ45: 8 portas Gigabit Ethernet (10/100/1000 Mbps)
- Portas Combo: 2 portas Gigabit RJ45/SFP
- Protocolos industriais: EtherNet/IP, DLR, PRP, NAT, CIP Sync (IEEE 1588)
- Recursos de gerenciamento: VLAN, QoS, IGMP Snooping, ACL, diagnóstico avançado
- Alimentação: 18…60 VDC
- Montagem: Trilho DIN
- Grau de proteção: IP30
- Temperatura de operação: -40 °C a +70 °C
- Compatibilidade: ControlLogix, CompactLogix, PanelView Plus, PowerFlex e demais dispositivos EtherNet/IP
- Software compatível: Studio 5000 Logix Designer e FactoryTalk Network Manager
- Aplicação: Infraestrutura de redes industriais gerenciadas
