O

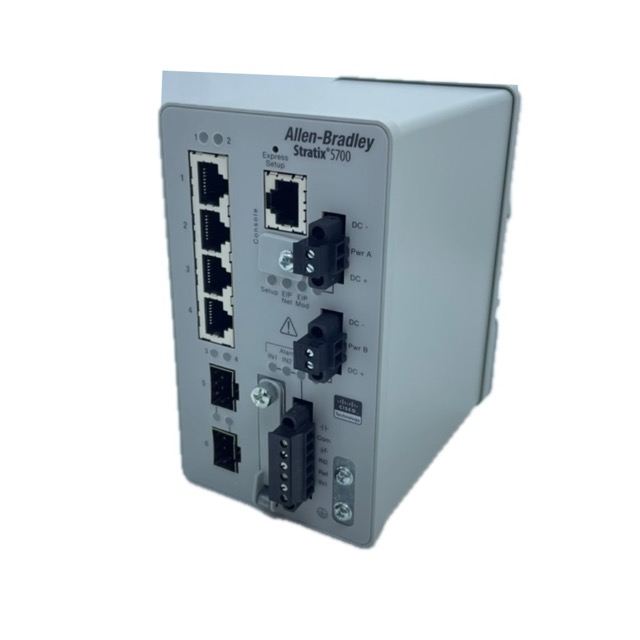

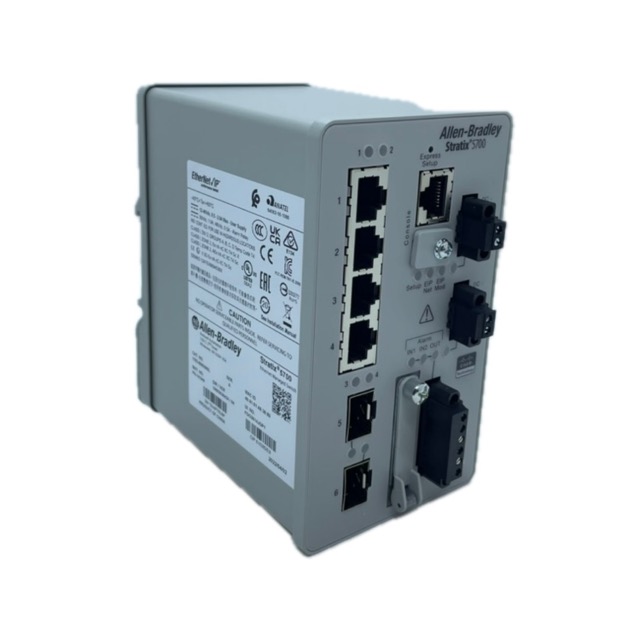

1783-BMS06SL pertence à família Stratix 5700 da Rockwell Automation
e é um switch Ethernet industrial gerenciável desenvolvido para proporcionar elevada disponibilidade, segurança e desempenho em redes de automação. Seu gerenciamento permite configurar VLANs, QoS, IGMP Snooping, diagnóstico de rede e outros recursos que aumentam a confiabilidade da comunicação entre controladores, IHMs, inversores e dispositivos industriais.
O equipamento possui 6 portas de comunicação, sendo 4 portas RJ45 Fast Ethernet 10/100 Mbps e 2 slots SFP Fast Ethernet (100 Mbps) para conexão de módulos de fibra óptica. Esta configuração oferece flexibilidade para interligação de equipamentos distribuídos e redes de longa distância, mantendo elevada imunidade a interferências eletromagnéticas quando utilizada comunicação óptica.
O switch opera com alimentação 12…48 VDC Classe 2/SELV, consumo típico de 9,5 W (24 VDC a 40 °C) e potência máxima de 15 W. Possui relé de alarme integrado, montagem em trilho DIN, isolamento de 50 V entre alimentação e portas Ethernet e grau de proteção IP30, sendo projetado para ambientes industriais severos. A versão SL utiliza firmware Lite, oferecendo os principais recursos de gerenciamento para aplicações industriais.
O 1783-BMS06SL foi amplamente utilizado em aplicações com ControlLogix, CompactLogix, PanelView Plus, PowerFlex e demais dispositivos EtherNet/IP. Conforme a Rockwell Automation, o produto possui status Discontinued, com substituição de engenharia recomendada pelo modelo 1783-CMS6B para novos projetos.
Segmentos de Aplicação
- Redes EtherNet/IP
- Sistemas ControlLogix
- Sistemas CompactLogix
- Painéis elétricos industriais
- Máquinas industriais
- Linhas de produção
- OEMs
- Integradores de sistemas
- Indústria automotiva
- Alimentos e bebidas
- Papel e celulose
- Mineração
- Tratamento de água e efluentes
Características Técnicas
- Modelo: 1783-BMS06SL
- Fabricante: Rockwell Automation / Allen-Bradley
- Família: Stratix 5700
- Tipo: Switch Ethernet industrial gerenciável
- Firmware: Lite
- Total de portas: 6
- Portas RJ45: 4 portas Fast Ethernet 10/100 Mbps
- Portas ópticas: 2 slots SFP Fast Ethernet (100 Mbps)
- Camada de rede: Gerenciável
- Alimentação: 12…48 VDC Classe 2/SELV
- Consumo típico: 9,5 W @ 24 VDC (40 °C)
- Potência máxima: 15 W
- Relé de alarme: 1 A @ 30 VDC ou 0,5 A @ 48 VDC

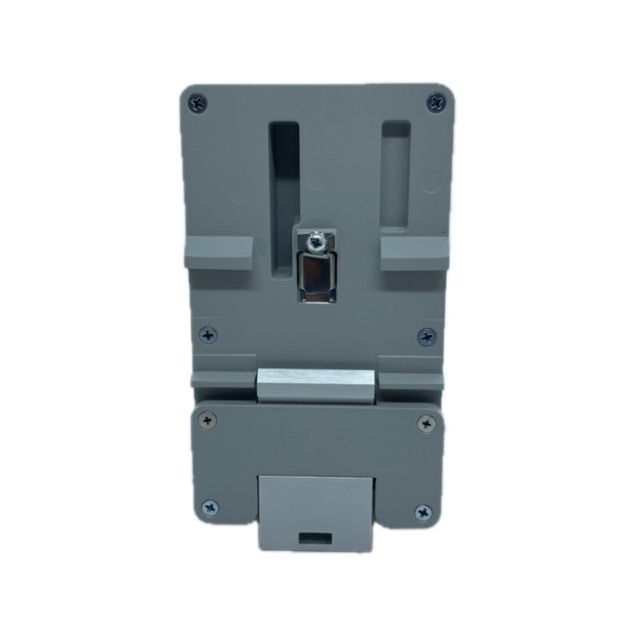

- Montagem: Trilho DIN
- Grau de proteção: IP30
- Compatibilidade: Redes EtherNet/IP e dispositivos industriais Rockwell Automation
- Aplicação: Infraestrutura de redes industriais gerenciadas
