O

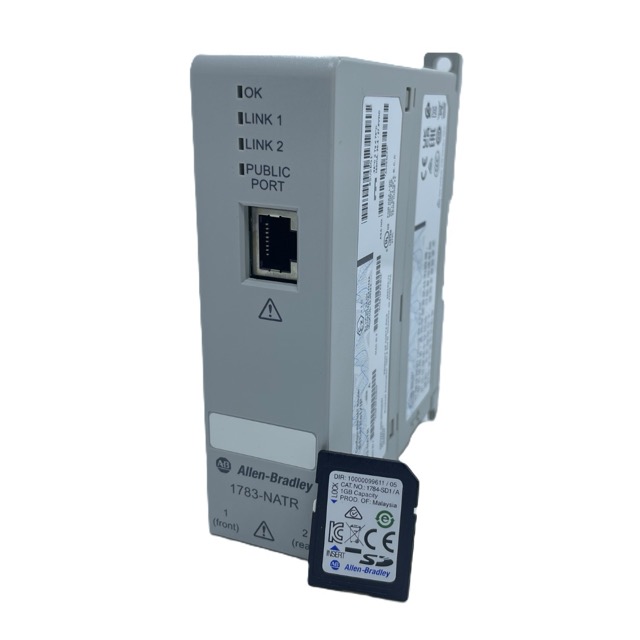

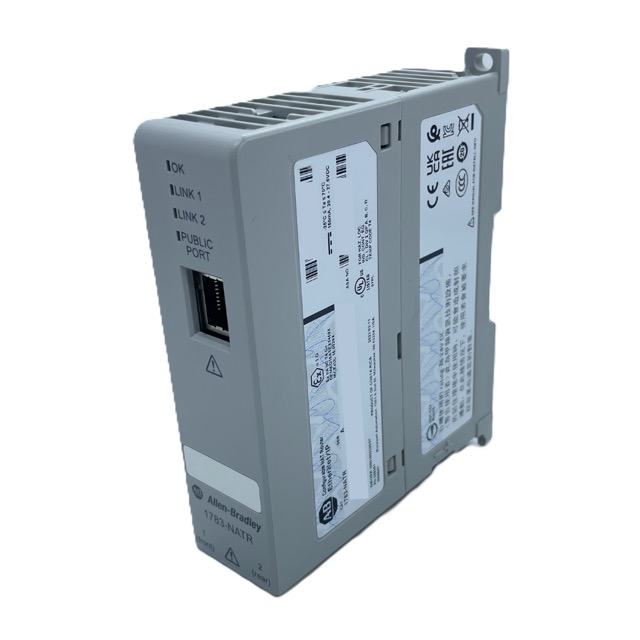

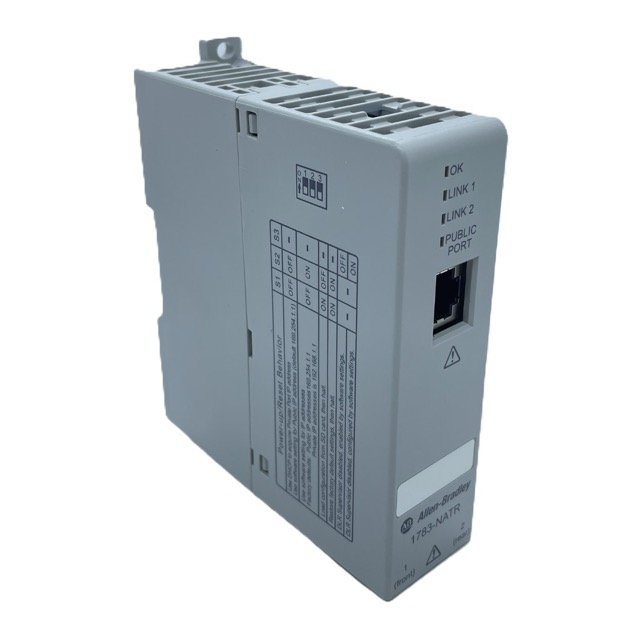

1783-NATR pertence à família Stratix da Rockwell Automation
e foi desenvolvido para realizar Network Address Translation (NAT) em aplicações industriais baseadas em EtherNet/IP. Sua principal função é traduzir endereços IP entre a rede da máquina e a rede de controle, permitindo que equipamentos com a mesma faixa de endereçamento sejam utilizados diversas vezes na mesma planta sem conflitos de comunicação. Essa característica é especialmente útil para fabricantes de máquinas (OEMs), que podem replicar projetos sem alterar a configuração interna dos dispositivos.
O equipamento suporta até 32 mapeamentos NAT 1:1, possibilitando traduzir automaticamente os endereços IP entre as duas redes conectadas. A configuração pode ser realizada por meio de uma interface web intuitiva ou diretamente pelo Studio 5000, através do perfil Add-On Profile (AOP), simplificando o comissionamento e reduzindo o tempo de instalação. Além disso, o roteador permite armazenar toda a configuração em um cartão SD, facilitando backup, substituição de equipamentos e recuperação rápida em caso de manutenção.
O 1783-NATR oferece suporte às topologias Linear e Device Level Ring (DLR) na rede da máquina, garantindo maior disponibilidade da comunicação e elevada confiabilidade para sistemas industriais críticos. Sua integração transparente com a arquitetura Integrated Architecture da Rockwell Automation permite conexão com controladores ControlLogix, CompactLogix, IHMs PanelView, módulos POINT I/O, inversores PowerFlex e demais dispositivos EtherNet/IP.
A alimentação é realizada em 20,4 a 27,6 VDC, com consumo máximo aproximado de 3 W e corrente de 150 mA, proporcionando baixo consumo energético. O equipamento possui montagem em trilho DIN, isolamento funcional entre alimentação e portas Ethernet e foi desenvolvido para operação contínua em ambientes industriais, atendendo às principais certificações internacionais, incluindo UL, CE, ATEX, IECEx e EtherNet/IP Conformance.
Sua utilização elimina a necessidade de alterar endereços IP em máquinas padronizadas, reduz erros de configuração, facilita expansões futuras e aumenta a segurança da rede industrial, tornando o 1783-NATR uma solução indispensável para projetos modernos de automação, integração de células produtivas e arquiteturas industriais escaláveis.
Segmentos de Aplicação
- Redes EtherNet/IP
- Sistemas ControlLogix
- Sistemas CompactLogix
- OEMs
- Integradores de sistemas
- Máquinas industriais
- Linhas de produção
- Células robotizadas
- Painéis elétricos
- Redes industriais
- Device Level Ring (DLR)
- Indústria automotiva
- Alimentos e bebidas
- Papel e celulose
- Tratamento de água e efluentes
Características Técnicas
- Modelo: 1783-NATR
- Fabricante: Rockwell Automation / Allen-Bradley
- Família: Stratix
- Tipo: Roteador NAT configurável
- Função: Tradução de endereços IP (Network Address Translation)
- Mapeamentos NAT: Até 32 traduções 1:1
- Rede: EtherNet/IP
- Topologias suportadas: Linear e Device Level Ring (DLR)
- Configuração: Interface Web e Studio 5000 (AOP)

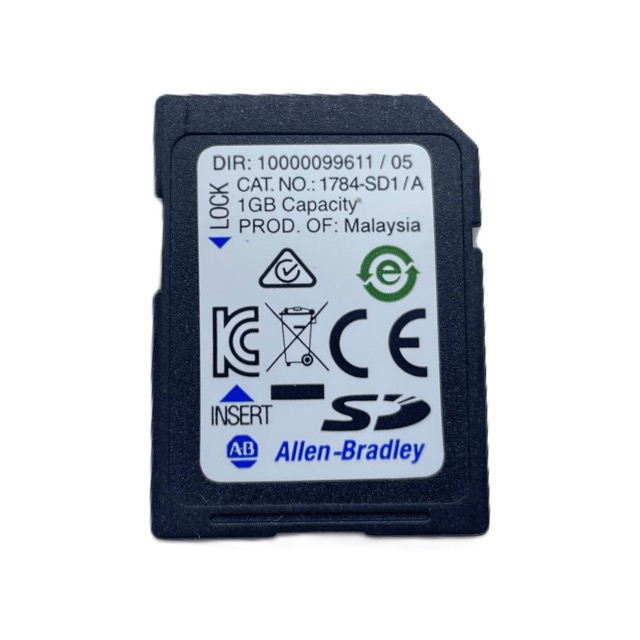

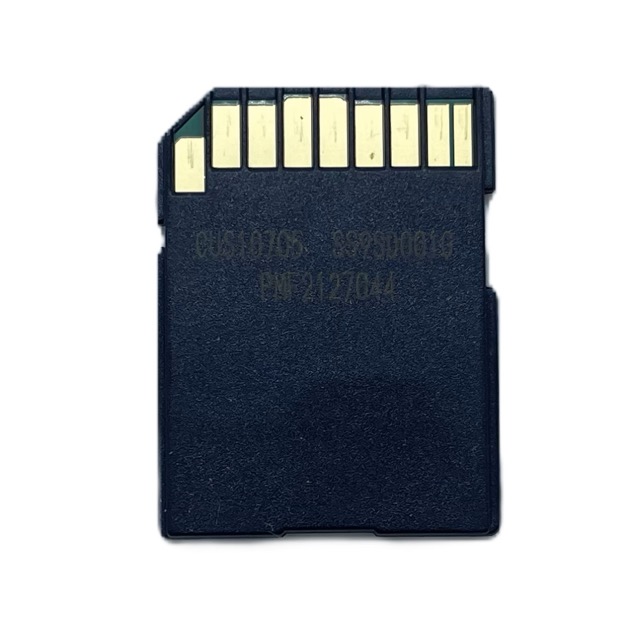

- Backup de configuração: Cartão SD
- Alimentação: 20,4…27,6 VDC
- Consumo máximo: 3 W
- Corrente nominal: 150 mA
- Montagem: Trilho DIN
- Isolação: Funcional entre alimentação e portas Ethernet
- Certificações: UL, CE, ATEX, IECEx, EtherNet/IP
- Referência: 1783-NATR
