O

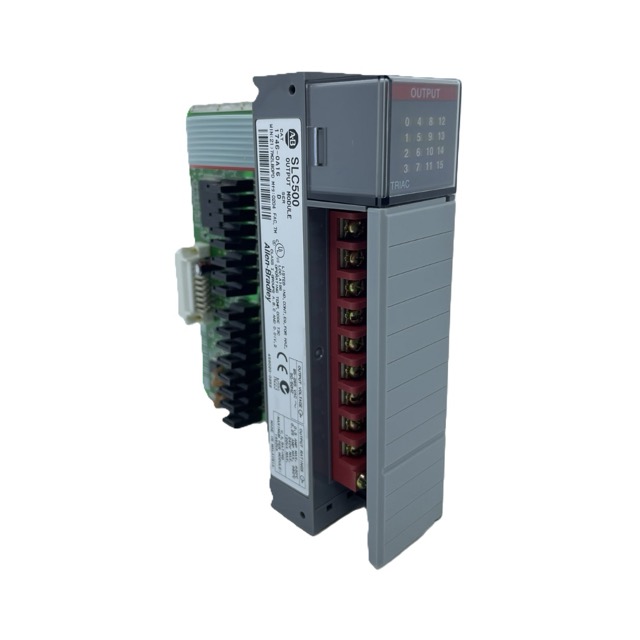

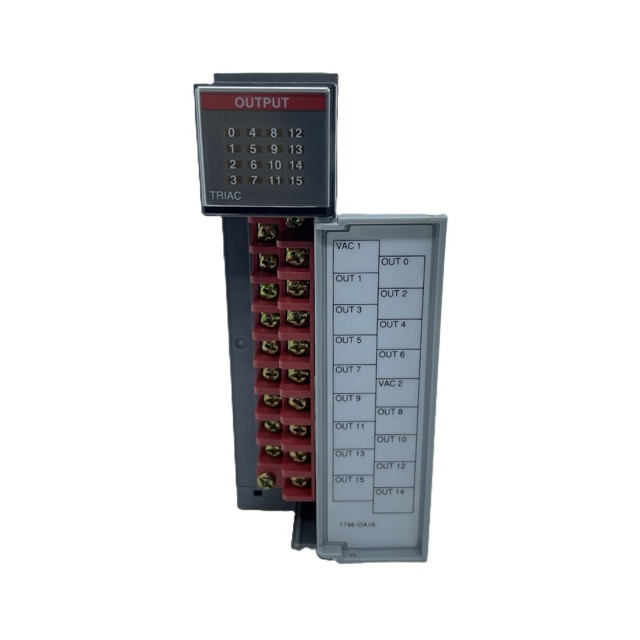

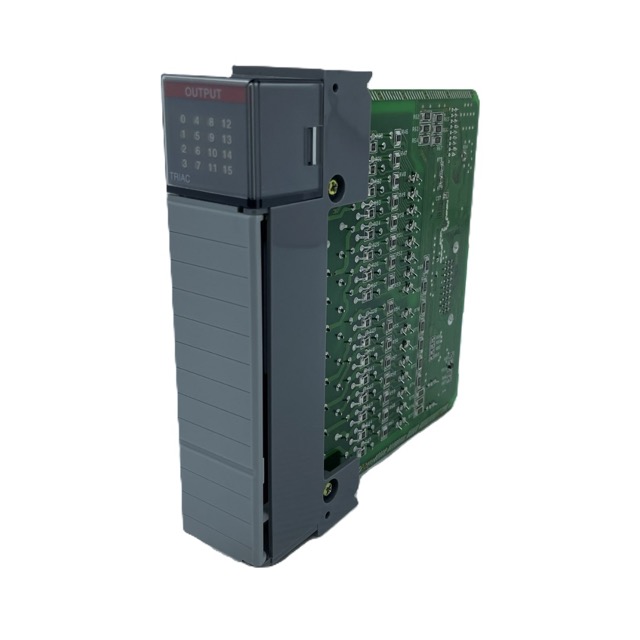

1746-OA16 pertence à família SLC 500 da Rockwell Automation
e é um módulo de saída digital AC de 16 canais, projetado para controlar dispositivos alimentados em corrente alternada em aplicações industriais. Instala-se diretamente no chassi SLC 500, ocupando um único slot e proporcionando elevado desempenho para sistemas de controle distribuído.
Cada uma das 16 saídas digitais opera com tensão entre 85 e 265 VAC, na frequência de 47 a 63 Hz, permitindo o acionamento de contatores, relés, válvulas, sinalizadores luminosos e outros equipamentos industriais. Cada saída suporta até 0,5 A por ponto a 30 °C, com corrente máxima de 8 A por módulo, garantindo excelente desempenho para aplicações industriais gerais.
O módulo possui isolação de 500 VDC entre os circuitos de comunicação e os circuitos de saída, aumentando a segurança elétrica e reduzindo interferências. Seu tempo de resposta é de aproximadamente 11 ms para acionamento (OFF→ON) e 1 ms para desligamento (ON→OFF), oferecendo rápida resposta aos comandos do controlador.
Compatível com toda a plataforma SLC 500, o 1746-OA16 é amplamente utilizado em máquinas industriais, linhas de produção, sistemas de transporte, utilidades e processos automatizados. Embora a família SLC 500 tenha sido descontinuada para novos projetos, o módulo continua sendo amplamente empregado em manutenção e reposição de sistemas instalados. A Rockwell Automation classifica o produto como Discontinued, recomendando migração para a plataforma Compact 5000 em novas aplicações.
Segmentos de Aplicação
- Sistemas SLC 500
- Máquinas industriais
- Linhas de produção
- Painéis elétricos
- Controle de cargas em corrente alternada
- Sistemas de automação industrial
- OEMs
- Integradores de sistemas
- Indústria automotiva
- Alimentos e bebidas
- Papel e celulose
- Mineração
- Tratamento de água e efluentes
Características Técnicas
- Modelo: 1746-OA16
- Fabricante: Rockwell Automation / Allen-Bradley
- Família: SLC 500
- Tipo: Módulo de saída digital AC
- Número de saídas: 16
- Tensão de saída: 85…265 VAC
- Frequência: 47…63 Hz
- Corrente por saída: Até 0,5 A (30 °C)
- Corrente máxima por módulo: 8 A (30 °C)
- Corrente do backplane: 370 mA @ 5 VDC
- Isolação: 500 VDC entre comunicação e saídas
- Tempo de acionamento: 11 ms (OFF→ON)
- Tempo de desligamento: 1 ms (ON→OFF)
- Montagem: Chassi SLC 500 (1 slot)
- Referência: 1746-OA16
