O

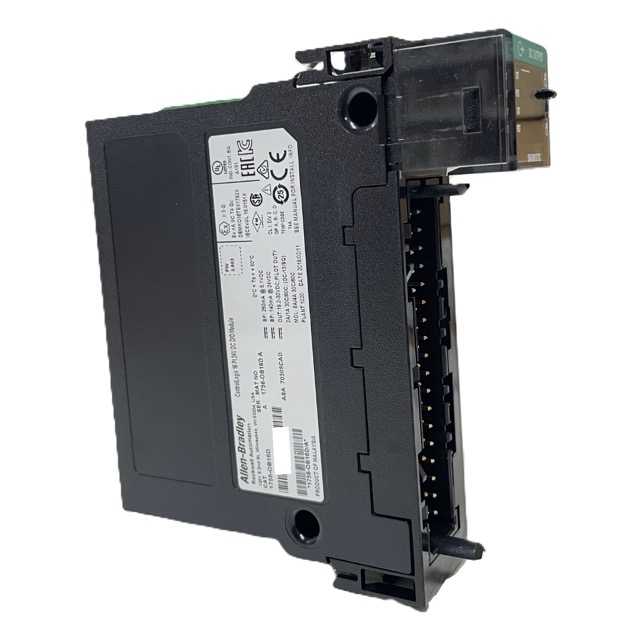

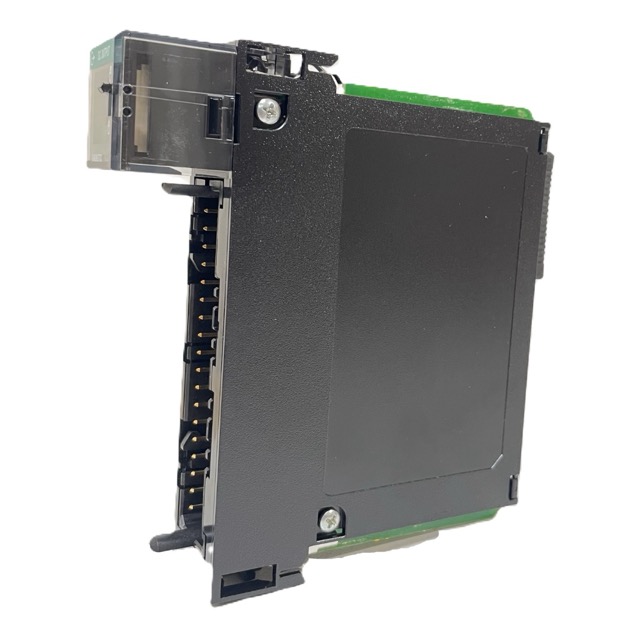

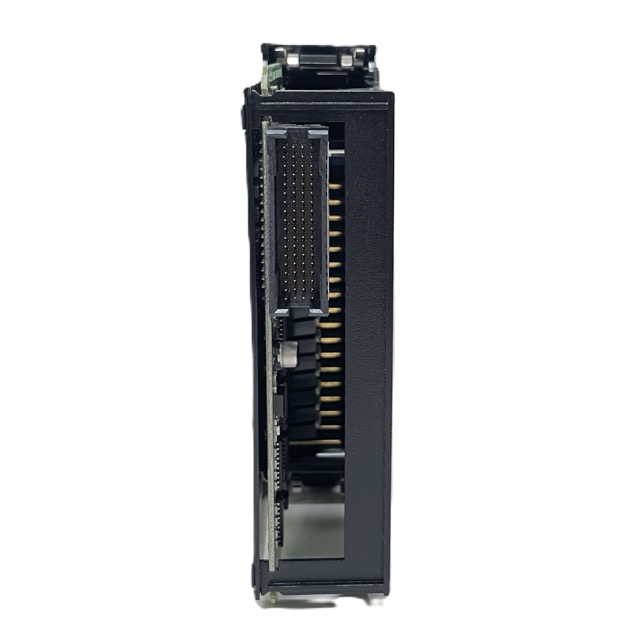

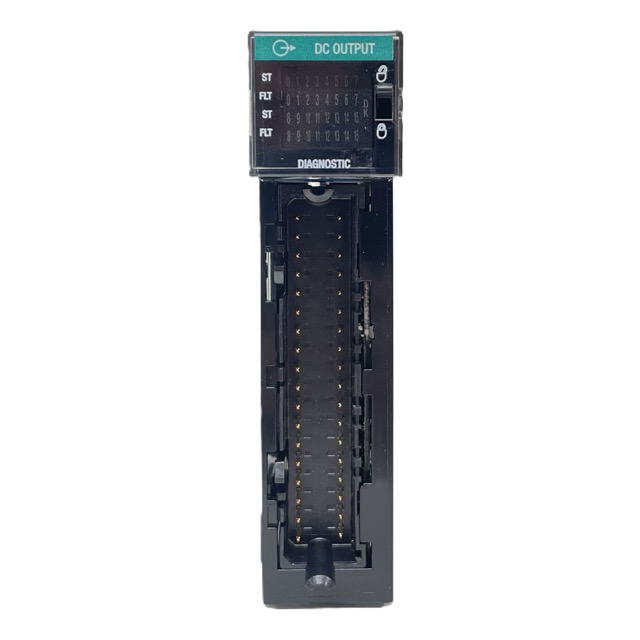

1756-OB16D é um módulo de saídas digitais da família ControlLogix, desenvolvido pela Rockwell Automation
para o acionamento de dispositivos de campo alimentados em 24 VDC. Sua arquitetura oferece 16 canais de saída digitais distribuídos em grupos, permitindo o controle de solenóides, contatores, relés, válvulas e outros atuadores utilizados em sistemas de automação industrial.
O módulo opera com tensão de saída entre 19 e 30 VDC, fornecendo até 1 A por ponto, sendo indicado para aplicações que exigem elevada confiabilidade e desempenho. Um dos seus principais diferenciais é a presença de diagnóstico eletrônico integrado, capaz de identificar condições como ausência de carga, curto-circuito e verificação do estado das saídas, contribuindo para reduzir o tempo de parada e simplificar a manutenção dos equipamentos.
A comunicação é realizada através do backplane ControlLogix, proporcionando alta velocidade de atualização e integração com controladores Logix. O módulo possui isolação de 250 V contínuos, com isolamento entre o backplane e os grupos de saída, aumentando a segurança elétrica do sistema. Sua instalação é realizada diretamente nos chassis da série 1756, utilizando terminais removíveis compatíveis para facilitar a montagem e manutenção.
O 1756-OB16D possui status Active no portfólio da Rockwell Automation, sendo amplamente empregado em máquinas industriais, linhas de produção e sistemas de controle que demandam saídas digitais com diagnóstico avançado e alta confiabilidade operacional.
Segmentos de Aplicação
- Sistemas ControlLogix
- Máquinas industriais
- Linhas de produção
- Painéis elétricos
- Controle de processos
- OEMs
- Integradores de sistemas
- Indústria automotiva
- Alimentos e bebidas
- Papel e celulose
- Mineração
- Tratamento de água e efluentes
Características Técnicas
- Modelo: 1756-OB16D
- Fabricante: Rockwell Automation / Allen-Bradley
- Família: ControlLogix
- Tipo: Módulo de saída digital com diagnóstico
- Número de saídas: 16 canais
- Tensão de saída: 19…30 VDC
- Corrente de saída: 1 A por ponto
- Isolação: 250 V contínuos entre backplane e grupos de saída (sem isolamento entre saídas individuais do mesmo grupo)
- Recursos de diagnóstico: Detecção de curto-circuito, ausência de carga e verificação de saída
- Montagem: Chassi ControlLogix série 1756
- Compatibilidade: Controladores ControlLogix
- Aplicação: Acionamento de dispositivos digitais em 24 VDC
