O

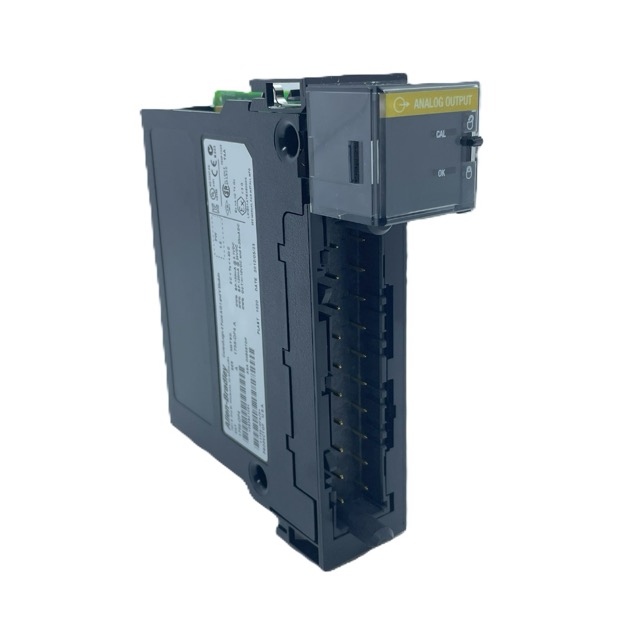

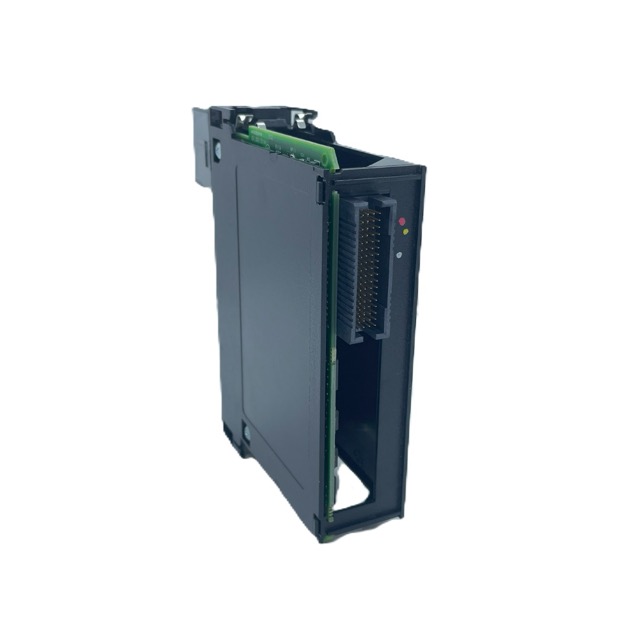

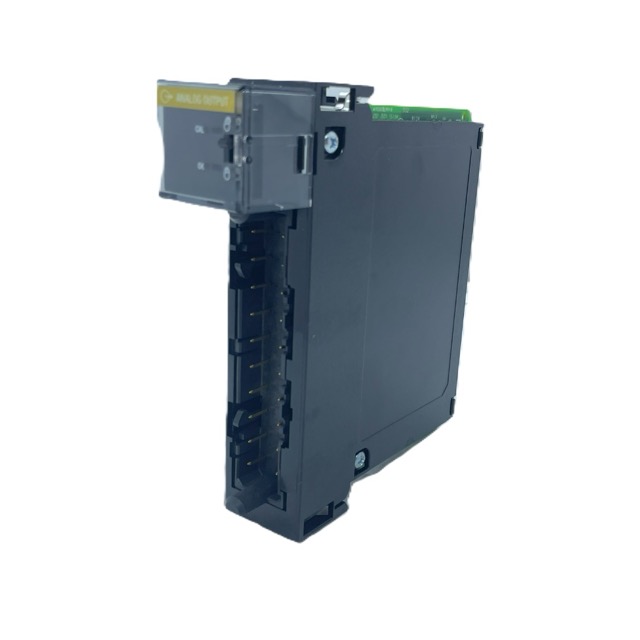

x1756-OF4 é um módulo de saída analógica da família ControlLogix, desenvolvido pela Rockwell Automation
para fornecer sinais analógicos de alta precisão em aplicações de automação industrial. Instalado diretamente no chassi ControlLogix, o módulo comunica-se através do backplane de alta velocidade, garantindo atualização rápida e confiável dos sinais de controle.
O módulo dispõe de 4 canais de saída analógica independentes, configuráveis individualmente para operação em corrente (0…20 mA) ou tensão (±10 V). Essa flexibilidade permite controlar uma ampla variedade de equipamentos industriais, como inversores de frequência, válvulas de controle, atuadores proporcionais, servoacionamentos e instrumentos de processo.
Cada canal pode ser parametrizado de forma independente através do Studio 5000 Logix Designer, permitindo ajustes de escala, diagnóstico e comportamento em caso de falha. O módulo oferece elevada estabilidade, excelente repetibilidade e recursos de diagnóstico que auxiliam na manutenção preventiva e aumentam a disponibilidade do sistema.
Projetado para aplicações industriais de alta confiabilidade, o 1756-OF4 é compatível com a plataforma ControlLogix e permanece com status Active, sendo amplamente utilizado em sistemas de controle de processos contínuos, manufatura e automação de máquinas.
Segmentos de Aplicação
- Sistemas ControlLogix
- Controle de processos
- Máquinas industriais
- Painéis elétricos
- Controle de válvulas proporcionais
- Inversores de frequência
- OEMs
- Integradores de sistemas
- Indústria automotiva
- Alimentos e bebidas
- Papel e celulose
- Mineração
- Tratamento de água e efluentes
Características Técnicas
- Modelo: 1756-OF4
- Fabricante: Rockwell Automation / Allen-Bradley
- Família: ControlLogix
- Tipo: Módulo de saída analógica
- Número de saídas: 4 canais
- Tipos de sinal: Corrente e tensão
- Faixa de saída em corrente: 0…20 mA
- Faixa de saída em tensão: ±10 V
- Configuração: Individual por canal
- Consumo do backplane: 200 mA @ 5,1 VDC e 155 mA @ 24 VDC
- Conector: Bloco terminal de 20 pinos
- Montagem: Chassi ControlLogix série 1756
- Compatibilidade: Controladores ControlLogix
- Aplicação: Controle analógico de dispositivos industriais
