O

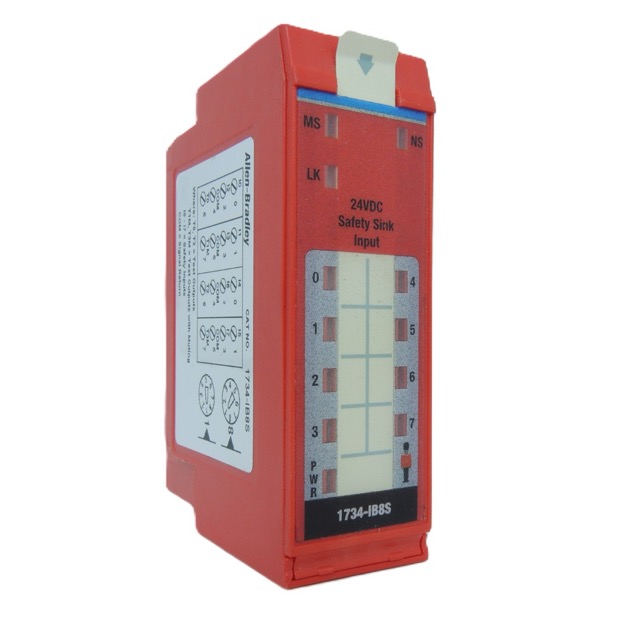

1734-IB8S pertence à linha POINT Guard I/O da Rockwell Automation
e é um módulo de 8 entradas digitais de segurança, projetado para aplicações que exigem monitoramento seguro de dispositivos de proteção conforme normas internacionais de segurança funcional. O equipamento integra arquiteturas baseadas em GuardLogix e sistemas distribuídos POINT I/O, oferecendo elevado desempenho, confiabilidade e facilidade de expansão.
O módulo possui 8 entradas digitais do tipo sinking, compatíveis com sinais de 24 VDC, permitindo a conexão de dispositivos como botões de parada de emergência (E-Stop), chaves de porta de segurança, cortinas de luz, sensores magnéticos de segurança e demais dispositivos utilizados em circuitos de proteção de máquinas. As entradas operam na faixa de 11…30 VDC (até 28,8 VDC a 55 °C), proporcionando ampla compatibilidade com sensores industriais de segurança.
Cada canal pode ser configurado individualmente através do Studio 5000, incluindo filtros de entrada ajustáveis de 0 a 126 ms em incrementos de 6 ms. O módulo suporta configurações de canal simples ou duplo, permitindo implementar arquiteturas de segurança de maior categoria conforme os requisitos da aplicação. Os recursos de diagnóstico possibilitam identificar falhas de fiação, inconsistências entre canais e estados dos dispositivos conectados, reduzindo o tempo de manutenção e aumentando a disponibilidade da máquina.
O 1734-IB8S é alimentado pelo barramento POINTBus em 24 VDC, apresenta consumo máximo de 125 mA e dissipação típica de 2,25 W. Sua instalação é realizada sobre as bases terminais da série 1734, permitindo substituição rápida do módulo sem necessidade de remover a fiação de campo. O equipamento opera em temperaturas de -20 °C a +55 °C, oferecendo excelente desempenho mesmo em ambientes industriais severos.
Como integrante da plataforma Integrated Architecture, o módulo integra-se perfeitamente aos controladores GuardLogix, adaptadores 1734-AENT, 1734-AENTR e demais interfaces POINT I/O, sendo amplamente utilizado em máquinas industriais, células robotizadas, linhas de montagem, sistemas de embalagem e processos automatizados que exigem elevados níveis de segurança funcional.
Segmentos de Aplicação
- Sistemas POINT Guard I/O
- Sistemas GuardLogix
- Máquinas industriais
- Células robotizadas
- Linhas de produção
- Sistemas de embalagem
- Painéis elétricos
- Segurança de máquinas
- OEMs
- Integradores de sistemas
- Indústria automotiva
- Alimentos e bebidas
- Papel e celulose
- Mineração
- Tratamento de água e efluentes
Características Técnicas
- Modelo: 1734-IB8S
- Fabricante: Rockwell Automation / Allen-Bradley
- Família: POINT Guard I/O
- Tipo: Módulo de entrada digital de segurança
- Quantidade de entradas: 8 canais
- Tipo de entrada: Current Sinking
- Tensão de operação: 11…30 VDC (24 VDC nominal)
- Alimentação do barramento: 24 VDC
- Corrente máxima no POINTBus: 125 mA
- Filtros de entrada configuráveis: 0…126 ms
- Compatível com dispositivos de segurança (E-Stop, cortinas de luz, chaves de segurança e sensores)
- Compatível com GuardLogix e arquitetura POINT I/O
- Montagem: Trilho DIN (com base terminal POINT I/O)
- Temperatura de operação: -20 °C a +55 °C
- Referência: 1734-IB8S
