O

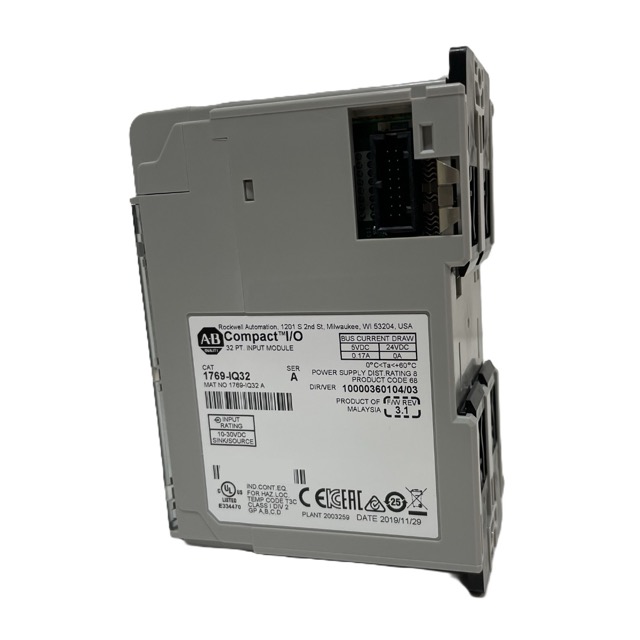

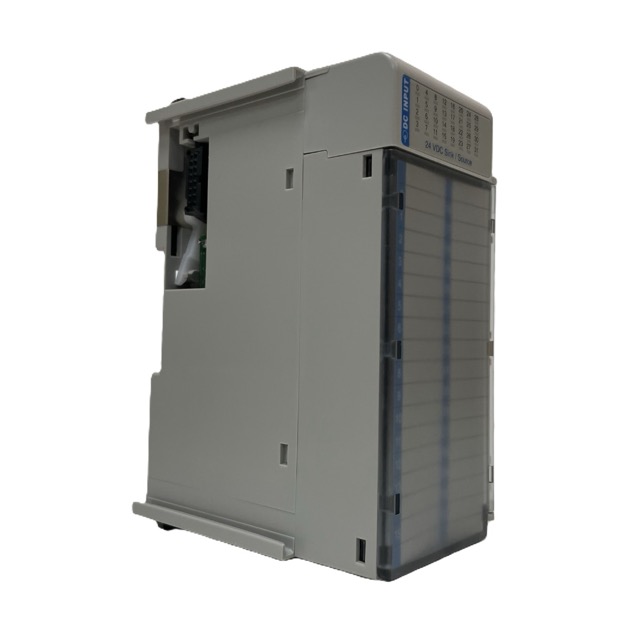

1769-IQ32 é um módulo de 32 entradas digitais DC pertencente à família Compact I/O, desenvolvido pela Rockwell Automation
para utilização em sistemas CompactLogix e aplicações de expansão de entradas discretas. O equipamento aceita sinais 24 VDC do tipo sink/source, permitindo conexão com uma ampla variedade de sensores e dispositivos industriais.
O módulo possui 32 canais de entrada, organizados em quatro grupos isolados de oito pontos, proporcionando maior proteção elétrica e confiabilidade na aquisição dos sinais. Sua faixa de tensão de operação é de 10 a 30 VDC, garantindo compatibilidade com os principais sensores industriais utilizados em sistemas de automação.
Cada entrada apresenta tempo máximo de resposta de 8 ms para energização e desenergização, permitindo monitoramento rápido e preciso dos dispositivos de campo. O módulo também incorpora indicadores LED individuais para cada canal, facilitando a identificação do estado das entradas durante operação, manutenção e comissionamento.
O 1769-IQ32 possui isolação de 1200 VCA por 1 segundo ou 1697 VCC por 1 segundo entre os pontos de entrada e o barramento, oferecendo elevada imunidade contra interferências elétricas e maior segurança para o sistema de controle. Seu consumo máximo no barramento é de 170 mA a 5 VDC, mantendo baixo impacto sobre a alimentação do sistema Compact I/O.
O equipamento pode ser instalado em trilho DIN ou diretamente em painel e integra-se facilmente aos controladores CompactLogix, permitindo expansão modular do sistema conforme a necessidade da aplicação. É amplamente empregado em máquinas industriais, linhas de produção, sistemas de movimentação, embalagem e controle de processos, oferecendo elevada confiabilidade e longa vida útil.
Segmentos de Aplicação
- Sistemas CompactLogix
- Compact I/O
- Máquinas industriais
- Linhas de produção
- Painéis elétricos
- Sistemas de automação industrial
- Controle de processos
- OEMs
- Integradores de sistemas
- Indústria automotiva
- Alimentos e bebidas
- Papel e celulose
- Mineração
- Tratamento de água e efluentes
Características Técnicas
- Modelo: 1769-IQ32
- Fabricante: Rockwell Automation / Allen-Bradley
- Família: Compact I/O
- Tipo: Módulo de entrada digital
- Quantidade de entradas: 32 canais
- Tipo de entrada: Sink/Source
- Faixa de tensão de entrada: 10…30 VDC
- Tensão nominal: 24 VDC
- Tempo de resposta: 8 ms (ON/OFF)
- Isolação: 1200 VCA por 1 s ou 1697 VCC por 1 s
- Consumo no barramento: 170 mA @ 5 VDC
- Indicadores LED por canal
- Montagem: Trilho DIN ou painel
- Compatível com controladores CompactLogix
- Referência: 1769-IQ32
