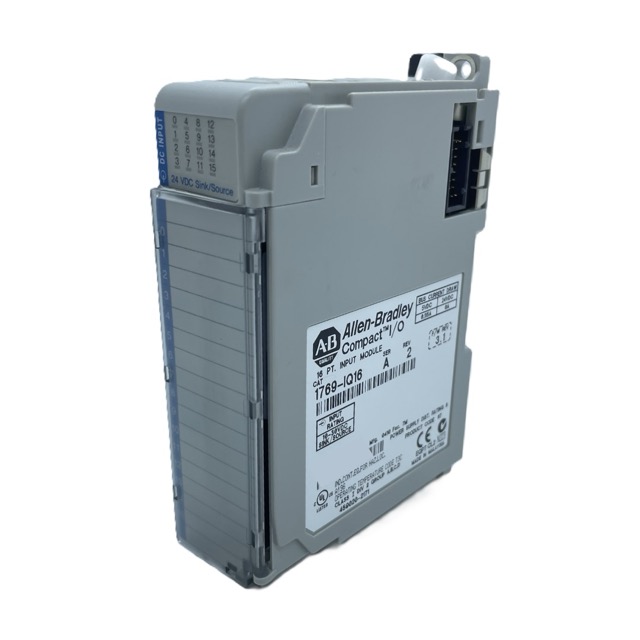

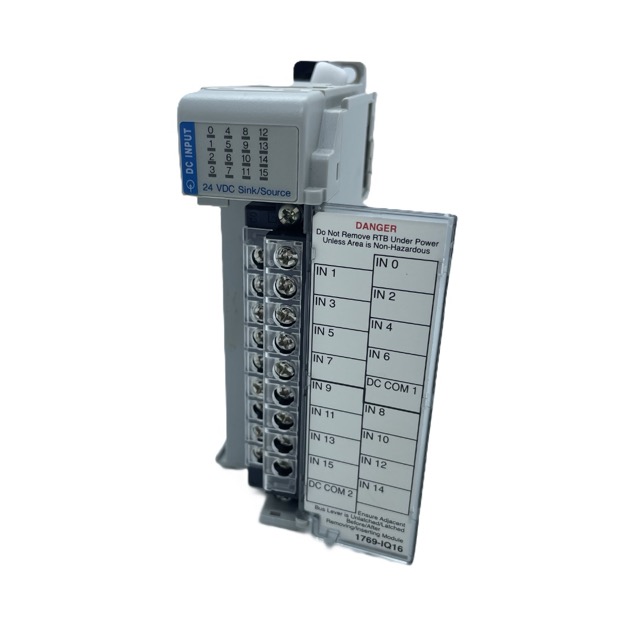

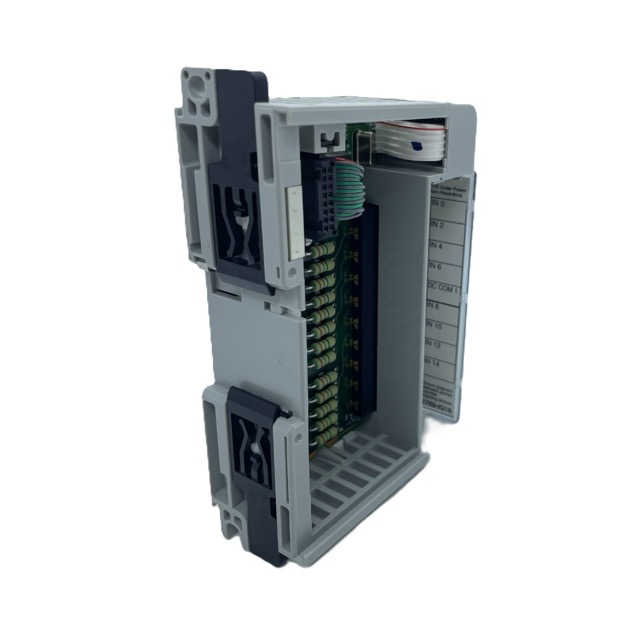

1769-IQ16 pertence à família Compact I/O da Rockwell Automation
e é um módulo de entrada digital de 16 canais, projetado para utilização com controladores CompactLogix e Compact GuardLogix. Sua arquitetura compacta proporciona expansão eficiente do sistema de controle, mantendo elevada confiabilidade e facilidade de instalação.
O módulo dispõe de 16 entradas digitais, organizadas em 2 grupos de 8 canais, compatíveis com sinais 24 VDC Sink/Source. Opera com faixa de tensão de entrada entre 10 e 30 VDC, permitindo a conexão de sensores indutivos, capacitivos, fotoelétricos, botoeiras, chaves fim de curso e diversos dispositivos digitais industriais.
Para garantir maior segurança elétrica, o 1769-IQ16 possui isolação de 1200 VAC por 1 segundo ou 1697 VDC por 1 segundo entre os pontos de entrada e o barramento, além de isolamento entre grupos. O tempo típico de resposta é de 8 ms tanto para acionamento quanto para desligamento, proporcionando excelente desempenho em aplicações de controle discreto.
O módulo apresenta consumo de 115 mA a 5,1 VDC, dissipação térmica máxima de 3,55 W e dimensões aproximadas de 118 × 35 × 87 mm, ocupando apenas um slot da plataforma Compact I/O. A configuração é realizada através do Studio 5000 Logix Designer, permitindo diagnóstico individual dos canais e integração total com a arquitetura Integrated Architecture da Rockwell Automation. O produto possui status Active Mature, permanecendo amplamente utilizado em novos projetos e na expansão de sistemas existentes.
Segmentos de Aplicação
- Sistemas CompactLogix
- Compact GuardLogix
- Compact I/O
- Máquinas industriais
- Linhas de produção
- Painéis elétricos
- Controle discreto
- OEMs
- Integradores de sistemas
- Indústria automotiva
- Alimentos e bebidas
- Papel e celulose
- Mineração
- Tratamento de água e efluentes
Características Técnicas
- Modelo: 1769-IQ16
- Fabricante: Rockwell Automation / Allen-Bradley
- Família: Compact I/O
- Tipo: Módulo de entrada digital DC
- Número de entradas: 16 canais
- Grupos de entradas: 2 grupos de 8 pontos
- Tensão nominal: 24 VDC
- Faixa de tensão de entrada: 10…30 VDC
- Tipo de entrada: Sink/Source
- Tempo de resposta: 8 ms (ON e OFF)
- Isolação: 1200 VAC @ 1 s ou 1697 VDC @ 1 s (entrada para barramento e entre grupos)
- Consumo de corrente: 115 mA @ 5,1 VDC
- Dissipação de potência: 3,55 W (máx.)
- Montagem: Plataforma Compact I/O
