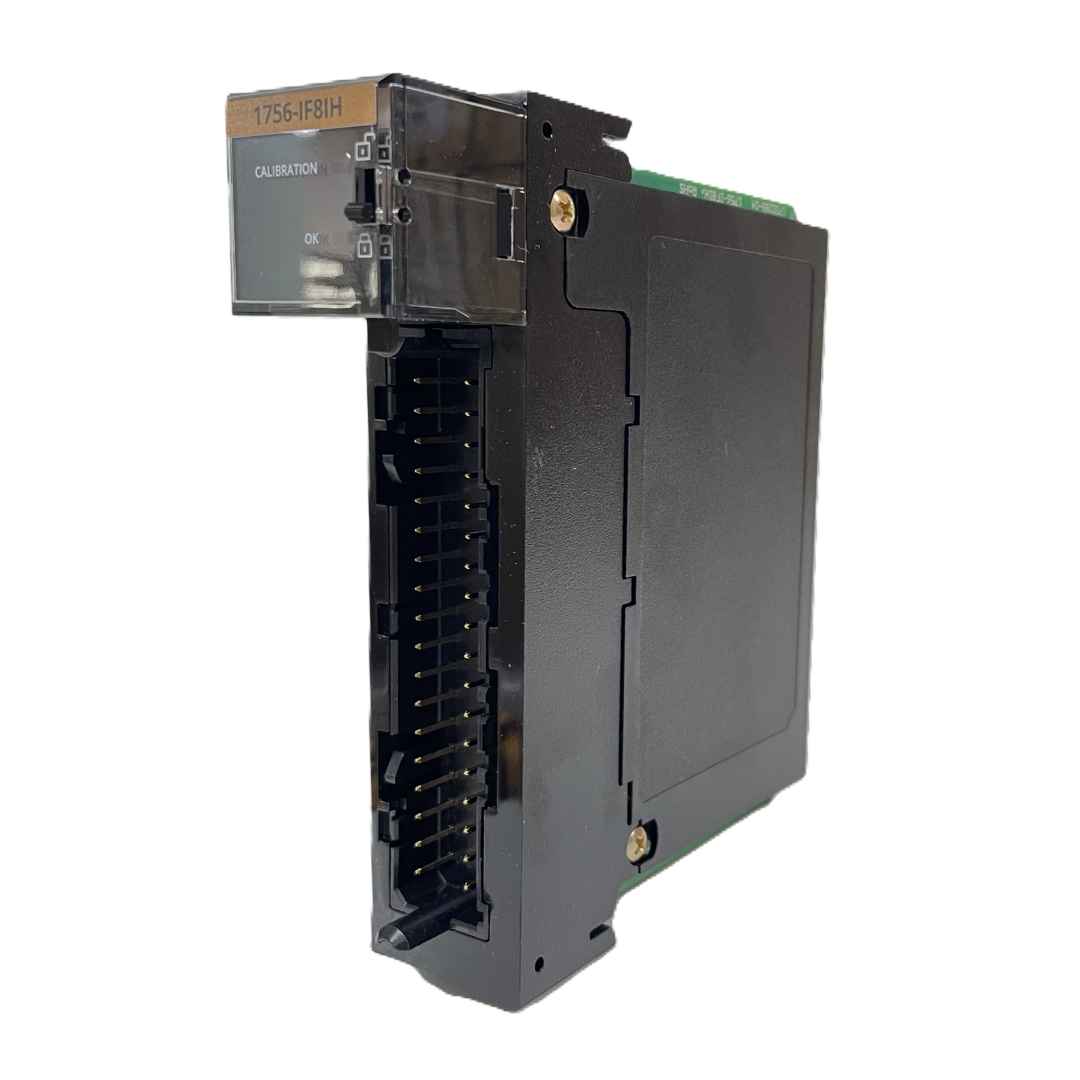

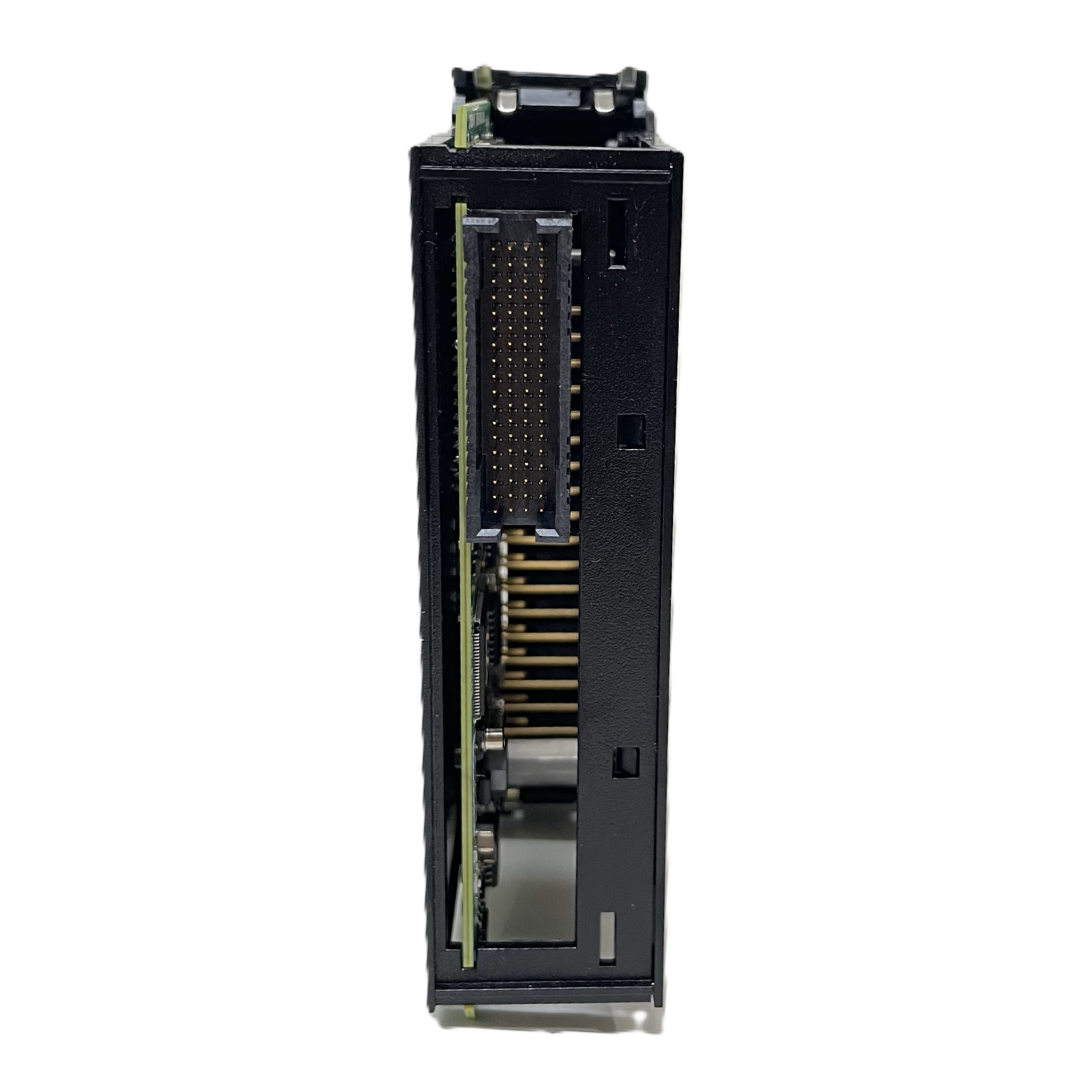

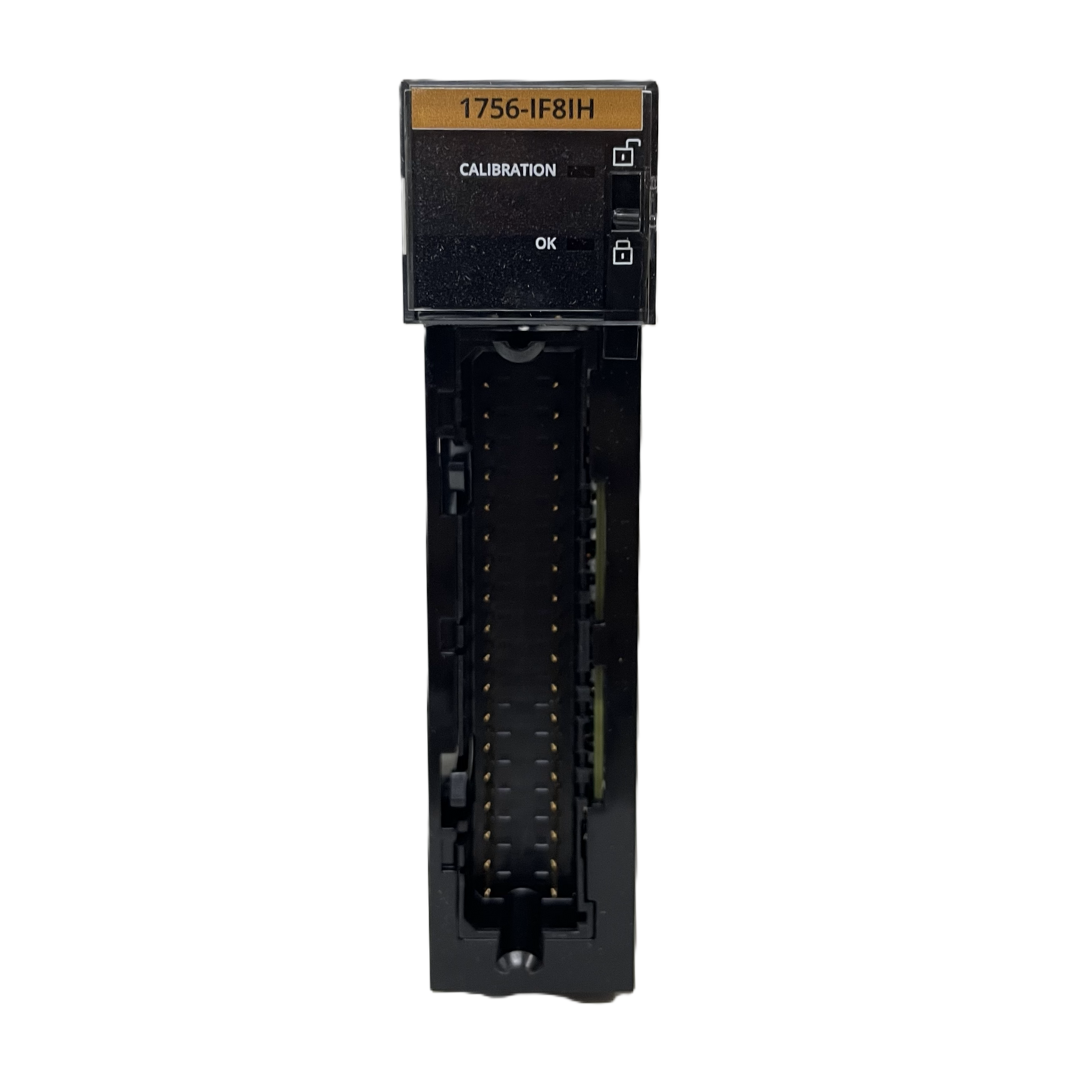

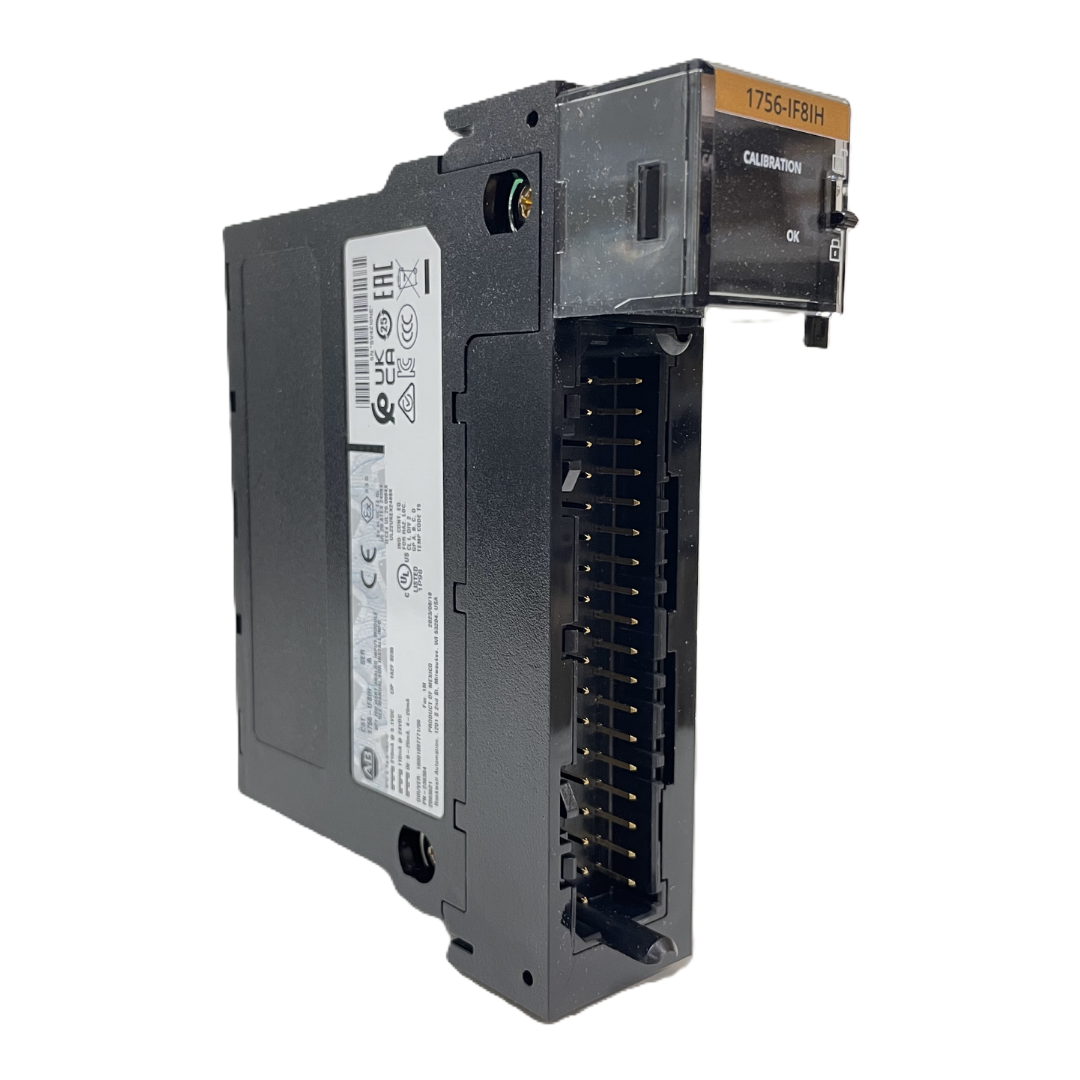

1756-IF8IH pertence à família ControlLogix da Rockwell Automation
e é um módulo de 8 entradas analógicas de corrente com tecnologia HART (Highway Addressable Remote Transducer). Desenvolvido para aplicações de controle de processos, permite adquirir sinais analógicos tradicionais de 0…20 mA e 4…20 mA simultaneamente à comunicação digital HART, possibilitando acesso remoto a variáveis de processo, diagnósticos, parâmetros de configuração e informações do instrumento conectado.
O módulo possui 8 canais independentes, todos compatíveis com sinais de 0…20 mA e 4…20 mA, utilizando conversor Sigma-Delta de 24 bits, que proporciona elevada resolução e excelente estabilidade de medição. Sua precisão varia conforme o filtro configurado, podendo atingir 0,2% da escala completa com HART habilitado e filtros de 50 ou 60 Hz.
Cada entrada possui isolação reforçada de 250 V contínuos entre as entradas e o backplane, além de isolamento básico entre canais e terra, oferecendo elevada imunidade contra interferências elétricas e maior segurança para o sistema de automação. O módulo também incorpora recursos de detecção de circuito aberto, indicadores de status, monitoramento de calibração e diagnóstico do estado operacional, facilitando a manutenção preventiva e reduzindo o tempo de parada dos equipamentos.
O 1756-IF8IH suporta comunicação HART em todos os canais, permitindo leitura das variáveis dinâmicas dos transmissores inteligentes, configuração remota dos instrumentos e acesso a informações de diagnóstico sem necessidade de cabeamento adicional. Essa funcionalidade reduz custos de manutenção e aumenta a disponibilidade dos ativos industriais, sendo amplamente utilizada em processos contínuos e aplicações críticas.
Compatível com todos os chassis ControlLogix da série 1756, o módulo integra-se aos controladores ControlLogix e GuardLogix, utilizando os blocos terminais removíveis 1756-TBCH ou 1756-TBS6H. É indicado para indústrias químicas, petroquímicas, óleo e gás, mineração, papel e celulose, alimentos e bebidas, energia e tratamento de água, onde medições analógicas precisas e diagnósticos avançados são essenciais para a confiabilidade do processo. O produto possui status Ativo no portfólio da Rockwell Automation.
Segmentos de Aplicação
- Sistemas ControlLogix
- GuardLogix
- Controle de processos industriais
- Instrumentação de processo
- Sistemas HART
- Máquinas industriais
- Linhas de produção
- Painéis elétricos
- Indústria química e petroquímica
- Óleo e gás
- Papel e celulose
- Mineração
- Alimentos e bebidas
- Energia
- Tratamento de água e efluentes
Características Técnicas
- Modelo: 1756-IF8IH
- Fabricante: Rockwell Automation / Allen-Bradley
- Família: ControlLogix
- Tipo: Módulo de entrada analógica HART
- Quantidade de entradas: 8 canais
- Sinais de entrada: 0…20 mA e 4…20 mA
- Suporte ao protocolo: HART
- Conversor A/D: Sigma-Delta de 24 bits
- Resolução: 16 a 21 bits (dependendo da configuração)
- Isolação: 250 V contínuos, isolamento reforçado entre entradas e backplane
- Precisão: Até 0,2% da escala completa (dependendo do filtro e configuração)
- Detecção de circuito aberto para sinais de 4…20 mA
- Temperatura de operação: 0 °C a 60 °C
- Compatível com ControlLogix e GuardLogix
- Blocos terminais compatíveis: 1756-TBCH e 1756-TBS6H
- Status do produto: Ativo
- Referência: 1756-IF8IH
