O

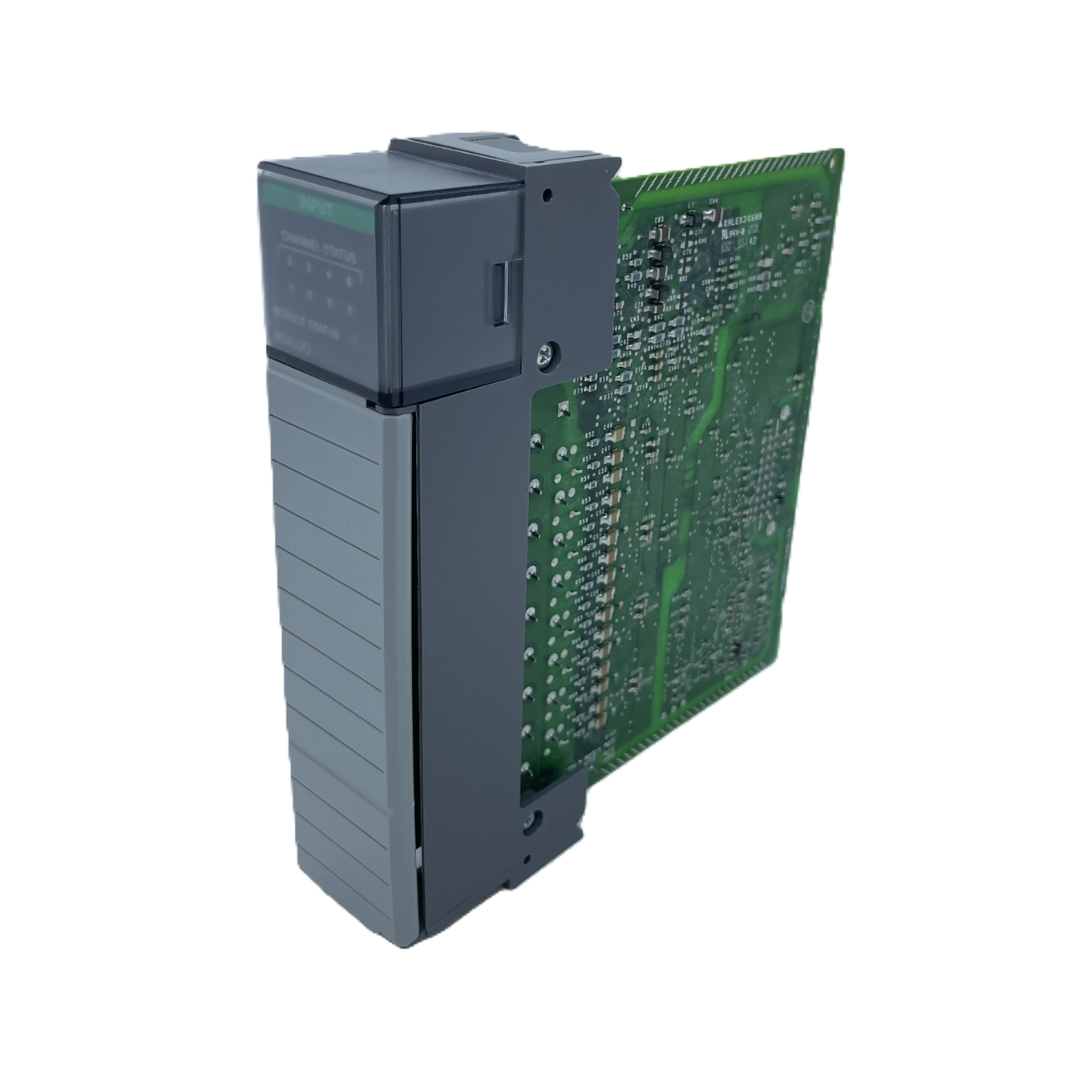

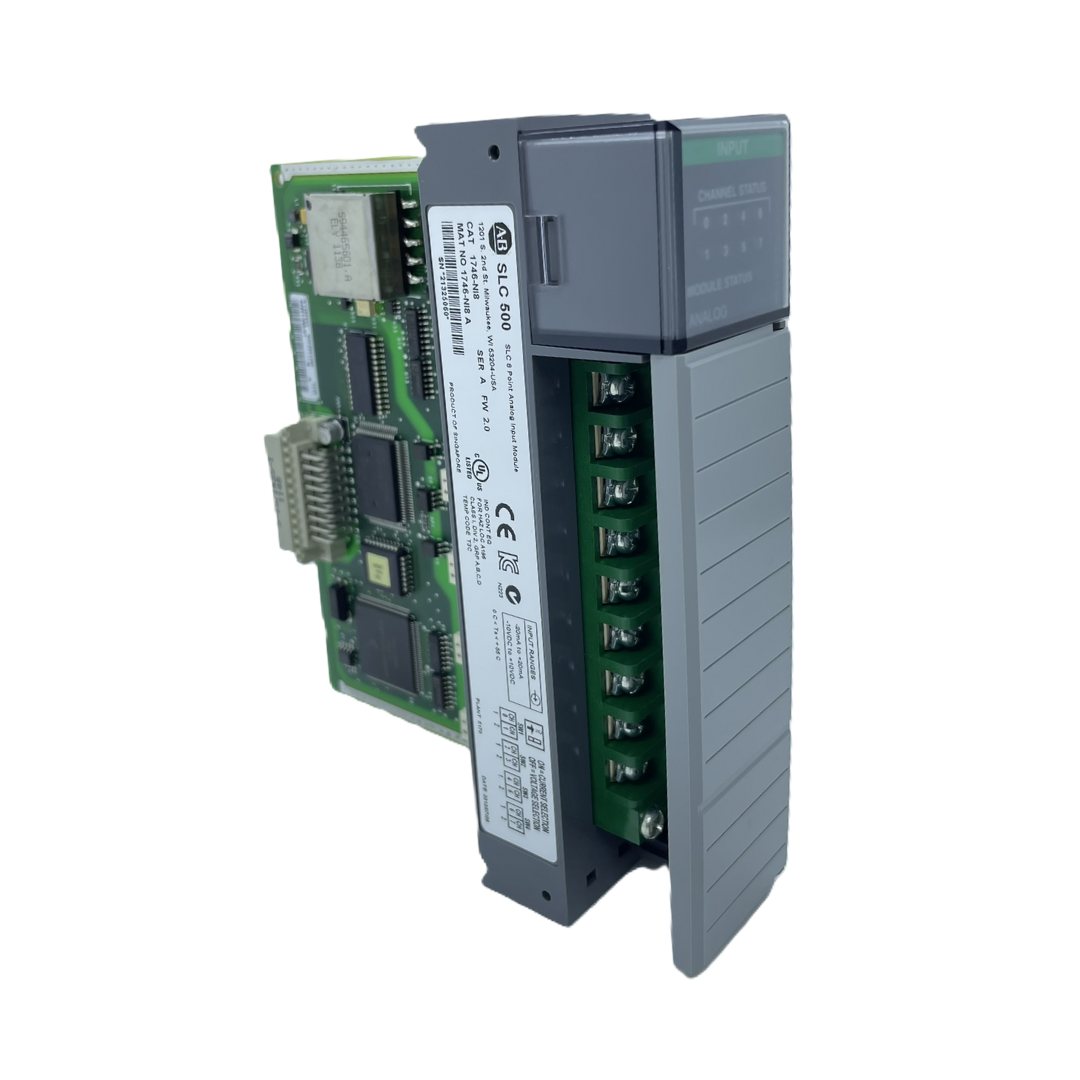

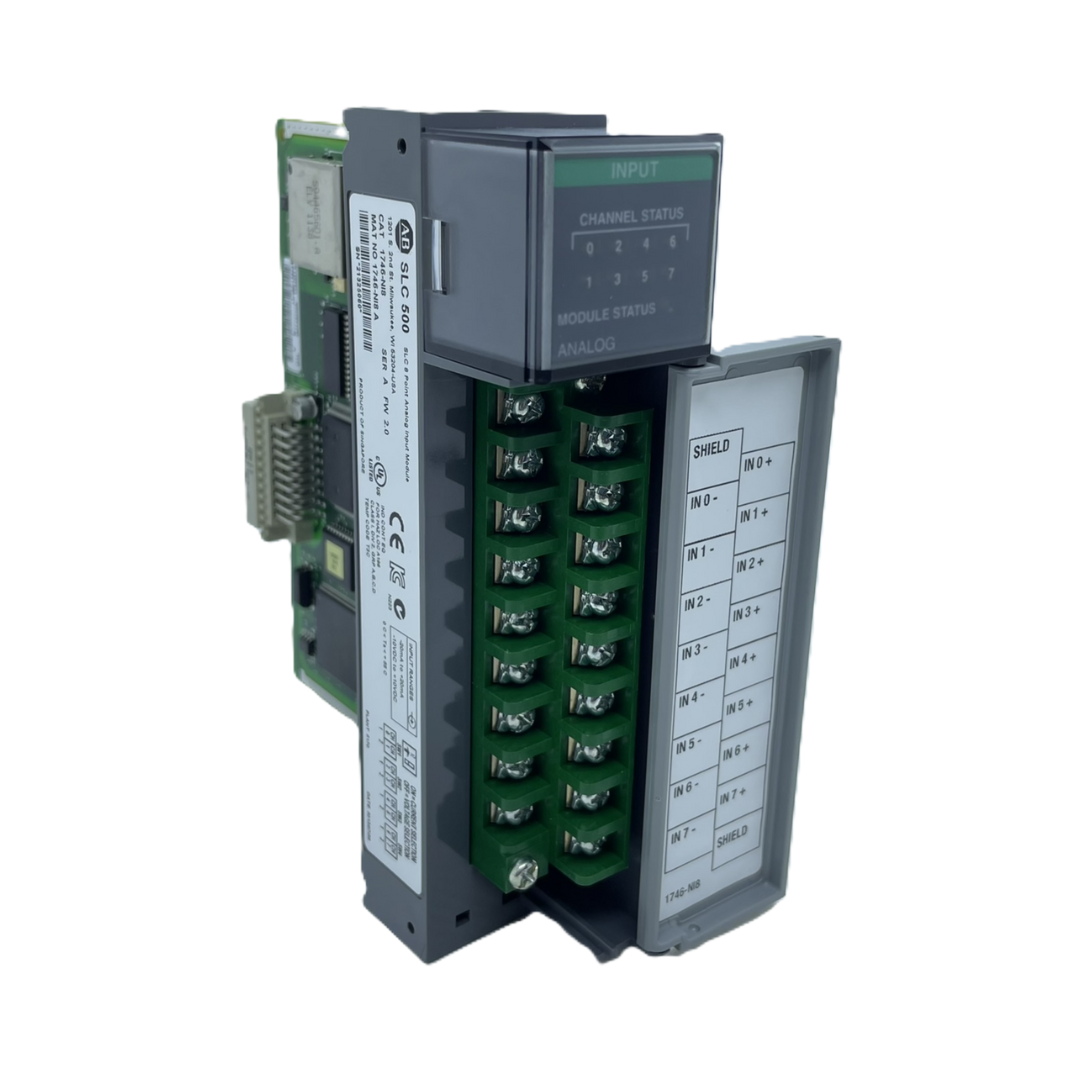

1746-NI8 pertence à família SLC 500 da Rockwell Automation
e é um módulo de entrada analógica com 8 canais, desenvolvido para aquisição de sinais provenientes de sensores e transmissores industriais. Instalado diretamente no chassi SLC 500, permite ampliar a capacidade de monitoramento de processos com elevada precisão e confiabilidade. (rockwellautomation.com)
Cada um dos 8 canais pode ser configurado individualmente para receber sinais de tensão ou corrente, suportando faixas como ±10 VDC, 0…10 VDC, 0…5 VDC, 1…5 VDC, 0…20 mA e 4…20 mA. Essa flexibilidade permite a conexão de diversos tipos de transmissores industriais utilizados no monitoramento de temperatura, pressão, vazão, nível e outras variáveis de processo. (literature.rockwellautomation.com)
O módulo possui conversor analógico/digital de 16 bits, proporcionando excelente resolução e precisão nas medições. Também conta com filtros digitais configuráveis para reduzir interferências elétricas e melhorar a estabilidade dos sinais adquiridos, tornando-o adequado para ambientes industriais sujeitos a ruídos eletromagnéticos. (literature.rockwellautomation.com)
O 1746-NI8 oferece recursos de diagnóstico capazes de detectar condições como circuito aberto, sobre faixa e falhas de configuração, contribuindo para maior disponibilidade do sistema e facilitando a manutenção. A parametrização é realizada através do software RSLogix 500, permitindo configurar individualmente cada canal conforme o tipo de sinal utilizado.
Compatível com toda a plataforma SLC 500, o módulo é amplamente empregado em sistemas de controle de processos, máquinas industriais, utilidades e aplicações de instrumentação. Embora a família SLC 500 esteja em fase de descontinuação para novos projetos, o 1746-NI8 continua sendo amplamente utilizado em manutenção e expansão de sistemas existentes. (rockwellautomation.com)
Segmentos de Aplicação
- Sistemas SLC 500
- Instrumentação industrial
- Controle de processos
- Monitoramento de temperatura
- Monitoramento de pressão
- Monitoramento de nível
- Monitoramento de vazão
- Máquinas industriais
- Painéis elétricos
- OEMs
- Integradores de sistemas
- Indústria automotiva
- Alimentos e bebidas
- Papel e celulose
- Tratamento de água e efluentes
Características Técnicas
- Modelo: 1746-NI8
- Fabricante: Rockwell Automation / Allen-Bradley
- Família: SLC 500
- Tipo: Módulo de entrada analógica
- Número de entradas: 8 canais
- Sinais suportados: ±10 VDC, 0…10 VDC, 0…5 VDC, 1…5 VDC, 0…20 mA e 4…20 mA
- Resolução: 16 bits
- Configuração: Individual por canal
- Filtros digitais: Configuráveis
- Diagnósticos: Circuito aberto, sobre faixa e falhas de configuração
- Software de configuração: RSLogix 500
- Montagem: Chassi SLC 500
- Aplicação: Aquisição de sinais analógicos industriais
- Referência: 1746-NI8
