O

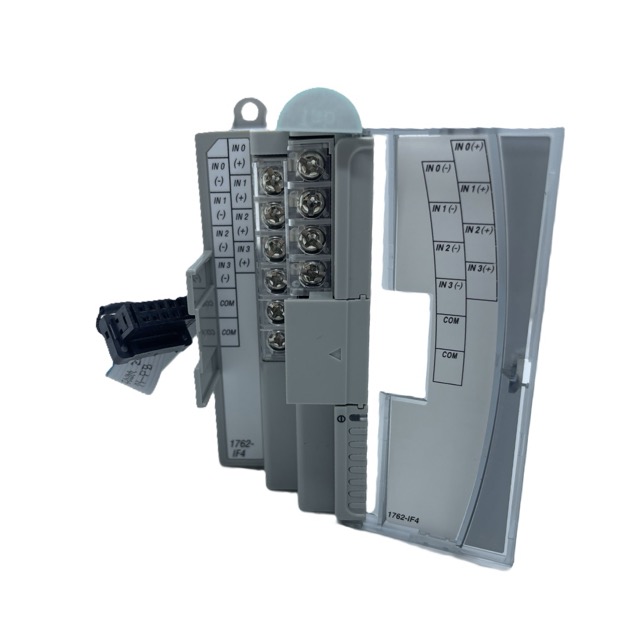

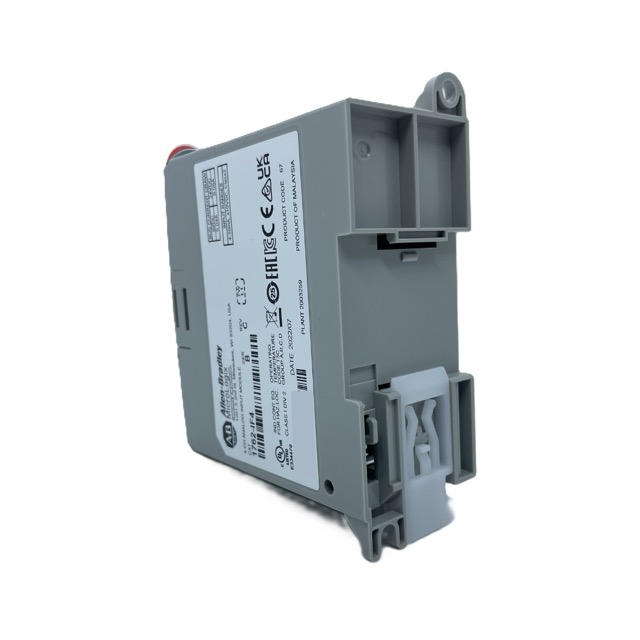

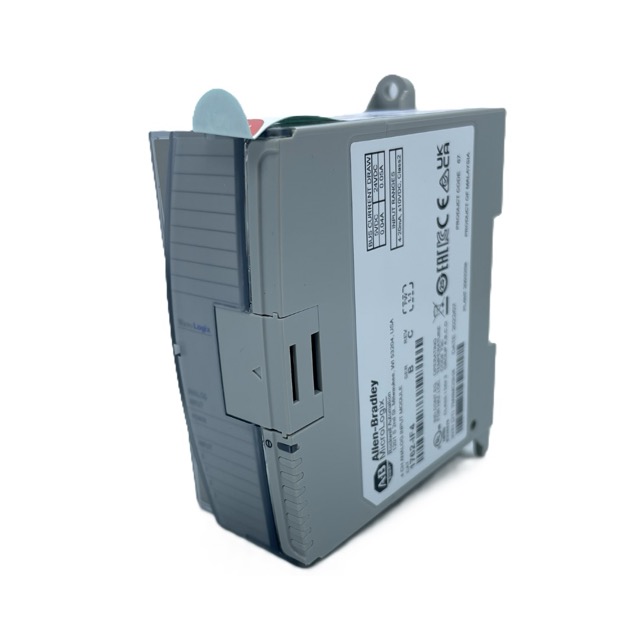

1762-IF4 pertence à família MicroLogix Expansion I/O da Rockwell Automation
e foi projetado para adicionar 4 canais de entrada analógica aos controladores MicroLogix. O módulo permite a aquisição de sinais provenientes de transmissores industriais, sensores e instrumentos de processo, oferecendo elevada precisão e confiabilidade para aplicações de automação e controle.
Cada um dos quatro canais pode ser configurado individualmente para receber sinais de tensão (-10…10 VDC) ou corrente (0…20 mA e 4…20 mA), proporcionando grande flexibilidade na integração com diferentes tipos de instrumentos industriais. O módulo possui conversão A/D de 14 bits, garantindo excelente resolução para monitoramento de variáveis críticas como temperatura, pressão, vazão, nível e posição.
Sua precisão típica é de aproximadamente ±0,24% da escala completa a 25 °C, oferecendo medições estáveis e repetitivas. A impedância de entrada é de aproximadamente 200 kΩ para sinais de tensão e 275 Ω para sinais de corrente, assegurando compatibilidade com a maioria dos transmissores industriais disponíveis no mercado. O módulo também apresenta rejeição de modo comum superior a 55 dB em 50 e 60 Hz, reduzindo significativamente a influência de ruídos elétricos presentes em ambientes industriais.
O 1762-IF4 é compatível com controladores MicroLogix 1100, MicroLogix 1200 e MicroLogix 1400, permitindo expansão simples do sistema através da plataforma 1762 Expansion I/O. A configuração dos canais é realizada pelo software RSLogix 500, possibilitando parametrização individual, filtros digitais e escalonamento dos sinais para facilitar o desenvolvimento das aplicações.
Projetado para ambientes industriais, o módulo opera em temperaturas entre 0 °C e 55 °C, possui isolamento entre o barramento e os circuitos analógicos e apresenta elevada resistência a interferências eletromagnéticas. Sua construção compacta facilita a instalação em painéis elétricos com espaço reduzido, mantendo a confiabilidade característica dos produtos Rockwell Automation. O modelo permanece com status Active Mature, sendo amplamente utilizado em manutenção e expansão de sistemas MicroLogix.
Segmentos de Aplicação
- Sistemas MicroLogix
- Instrumentação industrial
- Controle de processos
- Monitoramento de temperatura
- Monitoramento de pressão
- Monitoramento de nível
- Monitoramento de vazão
- Máquinas industriais
- Painéis elétricos
- OEMs
- Integradores de sistemas
- Indústria automotiva
- Alimentos e bebidas
- Papel e celulose
- Tratamento de água e efluentes
Características Técnicas
- Modelo: 1762-IF4
- Fabricante: Rockwell Automation / Allen-Bradley
- Família: MicroLogix Expansion I/O
- Tipo: Módulo de entrada analógica
- Número de entradas: 4 canais
- Sinais de entrada: -10…10 VDC, 0…20 mA e 4…20 mA
- Resolução: 14 bits
- Precisão típica: ±0,24% da escala completa (25 °C)
- Impedância de entrada: 200 kΩ (tensão) / 275 Ω (corrente)
- Rejeição de modo comum: >55 dB (50/60 Hz)
- Compatibilidade: MicroLogix 1100, 1200 e 1400
- Software de configuração: RSLogix 500
- Temperatura de operação: 0 °C a 55 °C
- Montagem: Plataforma 1762 Expansion I/O
- Status do produto: Active Mature
- Referência: 1762-IF4
