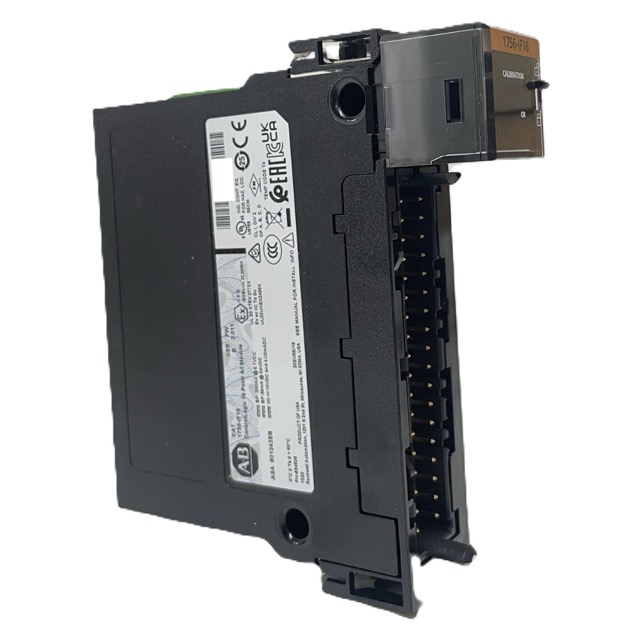

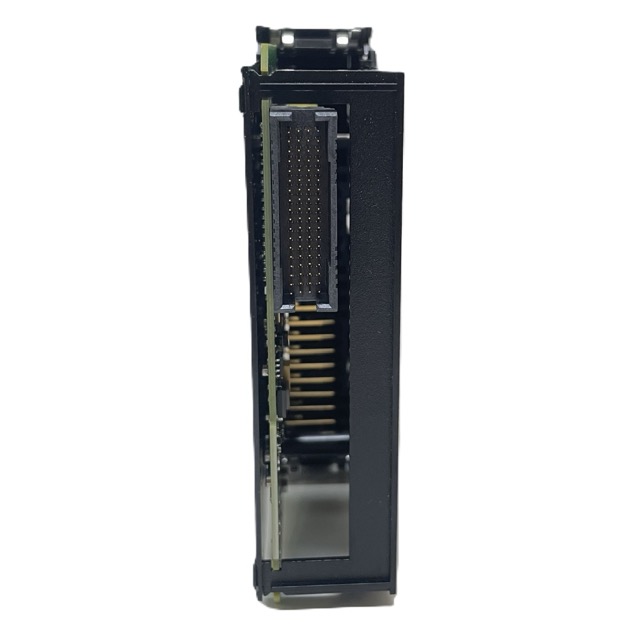

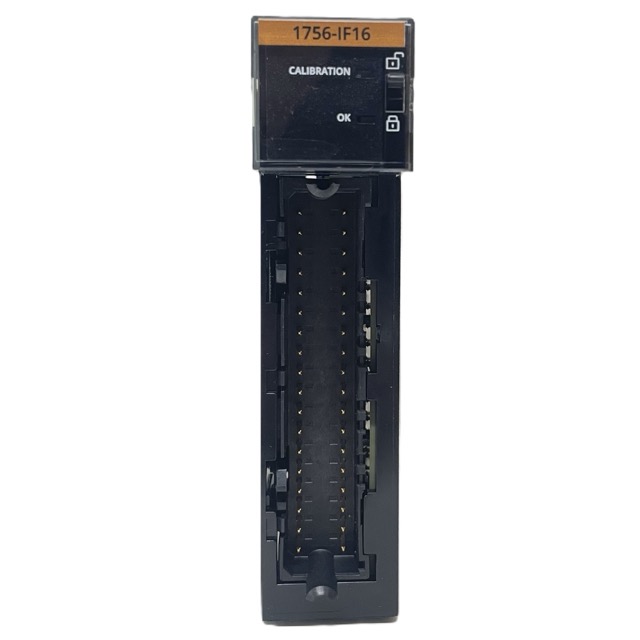

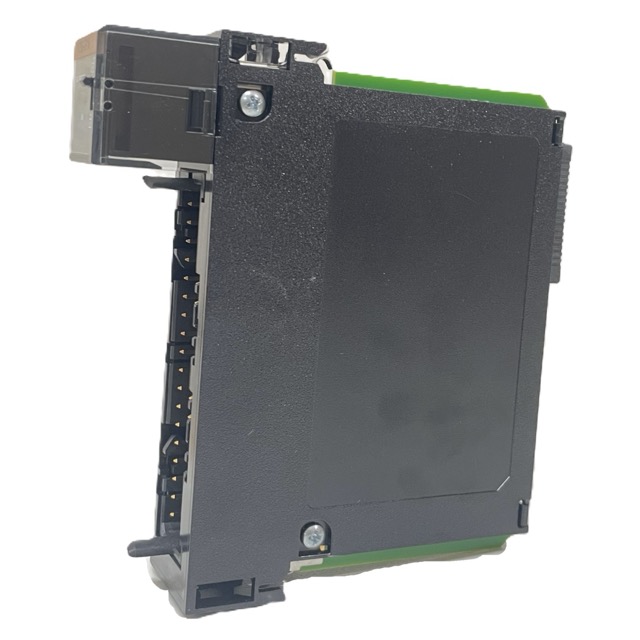

1756-IF16 é um módulo de 16 entradas analógicas de corrente e tensão pertencente à família ControlLogix
, desenvolvido pela Rockwell Automation para aquisição de sinais analógicos em aplicações industriais de médio e grande porte. Compatível com controladores ControlLogix 5570 e ControlLogix 5580, o módulo permite integrar diversos instrumentos de campo com alta precisão e confiabilidade.
O equipamento suporta sinais de entrada em corrente e tensão, incluindo 0…20,5 mA, 0…10,25 V, ±10,25 V e 0…5,125 V, permitindo a conexão de transmissores de pressão, temperatura, vazão, nível, posição e diversos outros dispositivos analógicos utilizados na indústria. Essa flexibilidade reduz a necessidade de módulos específicos para cada tipo de sinal e simplifica o projeto de automação.
O 1756-IF16 possui 16 canais de entrada e oferece isolação reforçada de 250 V entre os circuitos de entrada e o backplane do controlador, aumentando a imunidade contra interferências elétricas e proporcionando maior segurança ao sistema. O módulo também conta com indicadores de diagnóstico para monitoramento do estado de operação, calibração e integridade do equipamento, facilitando o comissionamento e a manutenção preventiva.
Sua instalação é realizada diretamente no chassi ControlLogix, utilizando blocos de terminais removíveis compatíveis, permitindo substituição rápida do módulo sem alterações na estrutura do sistema. O equipamento opera com alimentação proveniente do backplane do rack e foi desenvolvido para aplicações contínuas em ambientes industriais, suportando temperaturas de operação entre -20 °C e 55 °C.
Amplamente utilizado em processos industriais, o 1756-IF16 é indicado para sistemas que necessitam de elevada densidade de entradas analógicas, alta precisão de medição e integração completa com a arquitetura Integrated Architecture da Rockwell Automation. Seu ciclo de vida permanece Ativo, tornando-o uma excelente opção tanto para novos projetos quanto para expansão de instalações existentes.
Segmentos de Aplicação
- Controle de processos industriais
- Sistemas ControlLogix
- Máquinas industriais
- Linhas de produção
- Painéis elétricos
- Indústria química
- Papel e celulose
- Alimentos e bebidas
- Mineração
- Energia
- Tratamento de água e efluentes
- Indústria farmacêutica
- OEMs
- Integradores de sistemas
Características Técnicas
- Modelo: 1756-IF16
- Fabricante: Rockwell Automation / Allen-Bradley
- Família: ControlLogix
- Tipo: Módulo de entrada analógica
- Quantidade de entradas: 16 canais
- Sinais suportados: 0…20,5 mA, 0…10,25 V, ±10,25 V e 0…5,125 V
- Isolação: 250 V entre entradas e backplane
- Alimentação: Backplane ControlLogix
- Diagnóstico de operação e calibração integrado
- Compatível com controladores ControlLogix
- Temperatura de operação: -20 °C a 55 °C
- Status do produto: Ativo
- Referência: 1756-IF16
