O

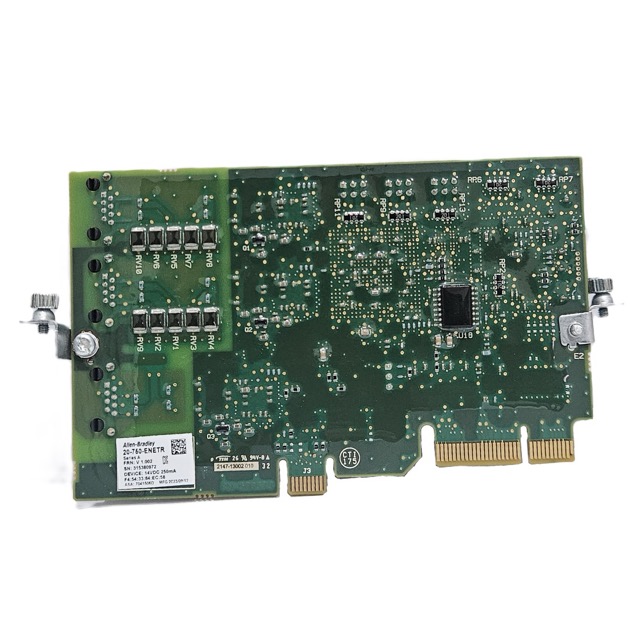

20-750-ENETR é um módulo de comunicação da família PowerFlex 750-Series
, projetado para fornecer conectividade EtherNet/IP aos inversores de frequência da Rockwell Automation. Sua instalação é realizada diretamente no slot de comunicação do inversor, permitindo integração rápida com controladores ControlLogix, CompactLogix, sistemas FactoryTalk e demais dispositivos da arquitetura EtherNet/IP.

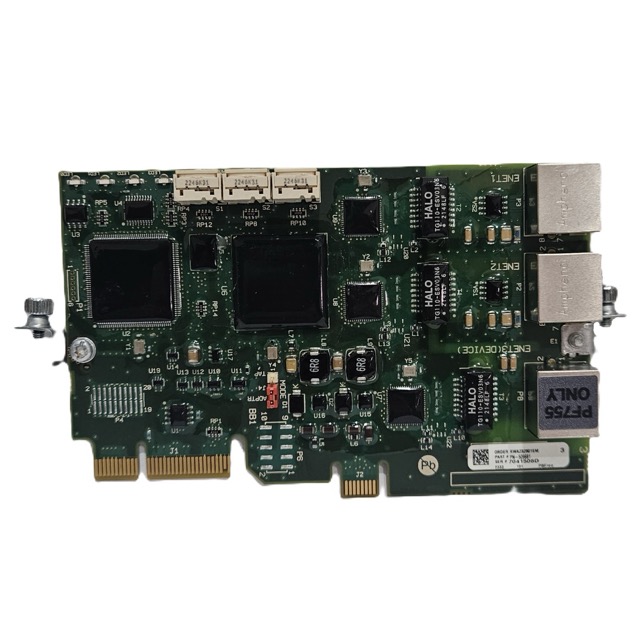

O módulo possui duas portas Ethernet RJ45 10/100 Mbps, possibilitando conexões em topologia Linear ou Device Level Ring (DLR), aumentando a disponibilidade da rede e reduzindo o tempo de parada em caso de falhas de comunicação. Também suporta protocolos CIP, CIP Sync (IEEE 1588) e CIP Motion, permitindo sincronização de dispositivos e aplicações de controle de movimento quando utilizadas com equipamentos compatíveis.
A configuração é realizada através do Studio 5000 Logix Designer, Connected Components Workbench (CCW) ou pela interface web integrada, facilitando o comissionamento, diagnóstico e manutenção. O módulo oferece recursos avançados de diagnóstico, monitoramento de comunicação, atualização de firmware e suporte a Add-On Profiles (AOP), reduzindo significativamente o tempo de configuração do sistema.
Compatível com diversos inversores PowerFlex 753, PowerFlex 755 e demais equipamentos da plataforma PowerFlex 750-Series, o 20-750-ENETR foi desenvolvido para ambientes industriais exigentes, oferecendo elevada imunidade a interferências eletromagnéticas, comunicação determinística e alta confiabilidade operacional. O produto permanece com status Active no portfólio da Rockwell Automation.
Segmentos de Aplicação
- Inversores PowerFlex 750-Series
- Redes EtherNet/IP
- Controle de motores
- Sistemas ControlLogix
- CompactLogix
- Device Level Ring (DLR)
- Máquinas industriais
- Linhas de produção
- Painéis elétricos
- OEMs
- Integradores de sistemas
- Indústria automotiva
- Alimentos e bebidas
- Papel e celulose
- Mineração
- Tratamento de água e efluentes
Características Técnicas
- Modelo: 20-750-ENETR
- Fabricante: Rockwell Automation / Allen-Bradley
- Família: PowerFlex 750-Series
- Tipo: Módulo de comunicação
- Protocolo: EtherNet/IP
- Portas Ethernet: 2 RJ45 (10/100 Mbps)
- Topologias suportadas: Linear e Device Level Ring (DLR)
- Protocolos CIP: CIP, CIP Sync (IEEE 1588) e CIP Motion
- Configuração: Studio 5000, CCW e interface web
- Compatibilidade: PowerFlex 753, PowerFlex 755 e demais inversores da série 750
- Diagnósticos: Integrados
- Aplicação: Comunicação industrial para inversores de frequência
- Status do produto: Ativo
- Referência: 20-750-ENETR
