A

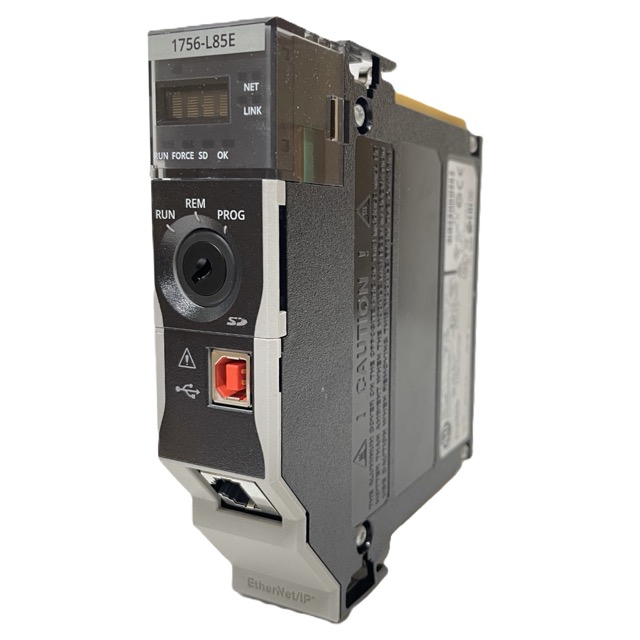

1756-L85E pertence à família ControlLogix 5580, desenvolvida pela Rockwell Automation
para aplicações que demandam alto poder de processamento, comunicação determinística e grande capacidade de expansão. O controlador integra lógica, controle de movimento, segurança (quando combinado com módulos apropriados) e comunicação em uma única plataforma, proporcionando elevada produtividade e flexibilidade para sistemas industriais modernos.
O controlador possui 40 MB de memória de usuário, permitindo a execução de aplicações complexas com grande quantidade de variáveis, rotinas e dispositivos conectados. Sua porta Gigabit EtherNet/IP integrada suporta comunicação de alta velocidade com até 300 dispositivos EtherNet/IP, reduzindo o tempo de resposta da rede e aumentando a eficiência dos sistemas de automação distribuída. Além disso, dispõe de 1 porta USB para programação local, configuração e manutenção simplificadas.
Projetada para aplicações de controle de movimento, a 1756-L85E suporta até 256 eixos sincronizados, sendo indicada para máquinas de alta precisão, linhas de embalagem, sistemas robotizados e processos que exigem controle avançado de posicionamento. A plataforma ControlLogix 5580 também incorpora recursos modernos de segurança cibernética, maior velocidade de execução das tarefas e display alfanumérico frontal para visualização de diagnósticos e status do equipamento.
O controlador é instalado diretamente nos chassis ControlLogix série 1756, sendo alimentado pelo backplane do sistema. Seu consumo é de 5 mA em 1,2 VDC e 1,20 A em 5,1 VDC. O modelo permanece sendo recomendado para novos projetos e ampliações de sistemas industriais que utilizam a plataforma Logix.
Segmentos de Aplicação
- Sistemas ControlLogix
- Controle de processos
- Controle de movimento
- Máquinas industriais
- Linhas de produção
- Sistemas robotizados
- OEMs
- Integradores de sistemas
- Indústria automotiva
- Alimentos e bebidas
- Papel e celulose
- Mineração
- Petróleo e gás
- Tratamento de água e efluentes
Características Técnicas
- Modelo: 1756-L85E
- Fabricante: Rockwell Automation / Allen-Bradley
- Família: ControlLogix 5580
- Tipo: Controlador programável (CPU)
- Memória de usuário: 40 MB
- Porta de rede integrada: 1 Gigabit EtherNet/IP
- Dispositivos EtherNet/IP suportados: Até 300
- Porta de programação local: 1 USB
- Display frontal: Alfanumérico de 4 caracteres
- Eixos de movimento suportados: Até 256
- Consumo no backplane: 5 mA @ 1,2 VDC e 1,20 A @ 5,1 VDC
- Montagem: Chassis ControlLogix série 1756
- Compatibilidade: Plataforma ControlLogix 5580
- Aplicação: Controle lógico, comunicação industrial e controle de movimento
