O

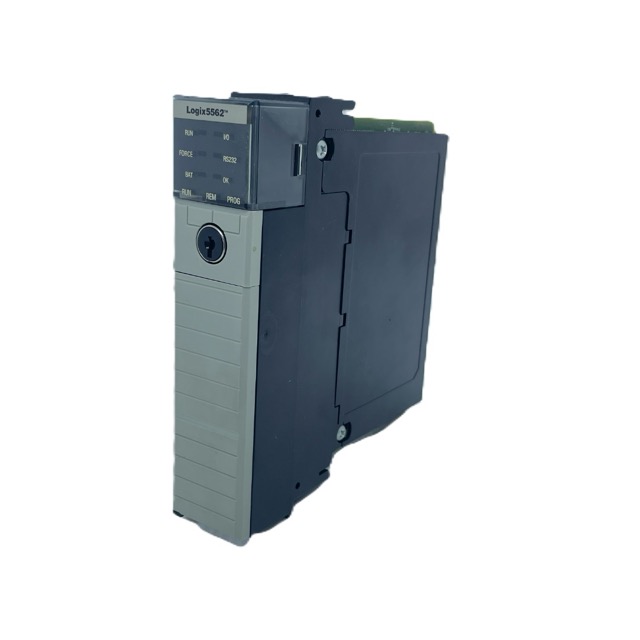

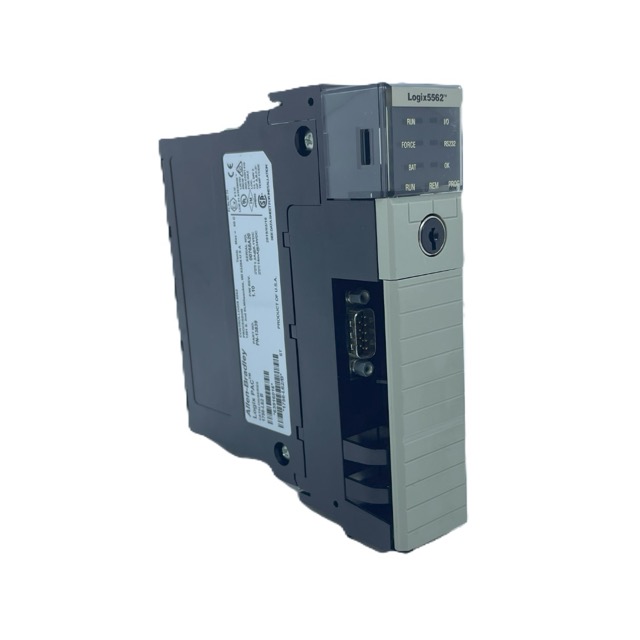

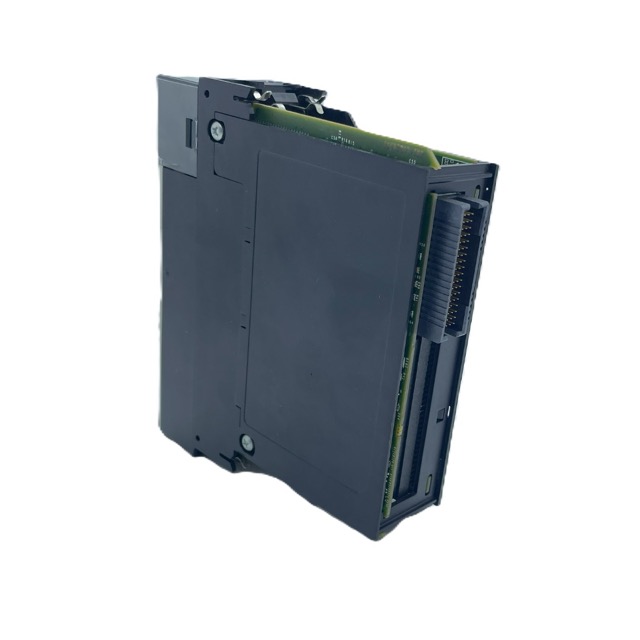

1756-L62 pertence à família ControlLogix 5560 da Rockwell Automation
e foi desenvolvido para aplicações industriais que demandam elevado desempenho, flexibilidade e escalabilidade. Sua arquitetura permite controlar processos discretos, contínuos e aplicações de movimentação, oferecendo integração completa com a plataforma Logix 5000.
O controlador possui 4 MB de memória para programas e dados do usuário, além de 478 KB dedicados à memória de I/O, permitindo executar aplicações de médio e grande porte com excelente desempenho. Também suporta armazenamento não volátil através de cartão CompactFlash 1784-CF128, utilizado para backup e restauração de programas.
O 1756-L62 suporta até 128.000 pontos de I/O digitais e 4.000 pontos analógicos, tornando-se uma excelente escolha para sistemas complexos distribuídos. É compatível com redes industriais como EtherNet/IP, ControlNet, DeviceNet e demais protocolos da plataforma Logix, mediante utilização dos módulos de comunicação apropriados.
Sua instalação é realizada em qualquer slot dos chassis 1756-A4, 1756-A7, 1756-A10, 1756-A13 e 1756-A17, sendo alimentado pelas fontes da série 1756-PA ou 1756-PB. O controlador dispõe de porta serial RS-232 integrada, permitindo configuração, programação e comunicação com equipamentos compatíveis. O desenvolvimento das aplicações é realizado através do software Studio 5000 Logix Designer (antigo RSLogix 5000).
Projetado para ambientes industriais severos, o 1756-L62 apresenta construção robusta, elevada confiabilidade operacional e compatibilidade com sistemas redundantes ControlLogix. Embora seja uma plataforma consolidada, continua amplamente utilizada em modernizações, manutenção e expansão de instalações industriais em todo o mundo.
Segmentos de Aplicação
- Sistemas ControlLogix
- Máquinas industriais
- Linhas de produção
- Controle de processos
- Sistemas distribuídos
- Painéis elétricos
- OEMs
- Integradores de sistemas
- Indústria automotiva
- Alimentos e bebidas
- Papel e celulose
- Mineração
- Petróleo e gás
- Tratamento de água e efluentes
Características Técnicas
- Modelo: 1756-L62
- Fabricante: Rockwell Automation / Allen-Bradley
- Família: ControlLogix 5560
- Tipo: Controlador (CPU)
- Memória de usuário: 4 MB
- Memória de I/O: 478 KB
- Memória não volátil: CompactFlash 1784-CF128 (opcional)
- Capacidade máxima de I/O digital: 128.000 pontos
- Capacidade máxima de I/O analógico: 4.000 pontos
- Porta de comunicação: RS-232 integrada
- Compatibilidade de chassis: 1756-A4, A7, A10, A13 e A17
- Software de programação: Studio 5000 Logix Designer (RSLogix 5000)
- Montagem: Chassi ControlLogix
- Consumo: 1200 mA @ 5,1 VDC / 14 mA @ 24 VDC
- Dissipação de potência: 3,5 W
- Referência: 1756-L62
