Descrição
O

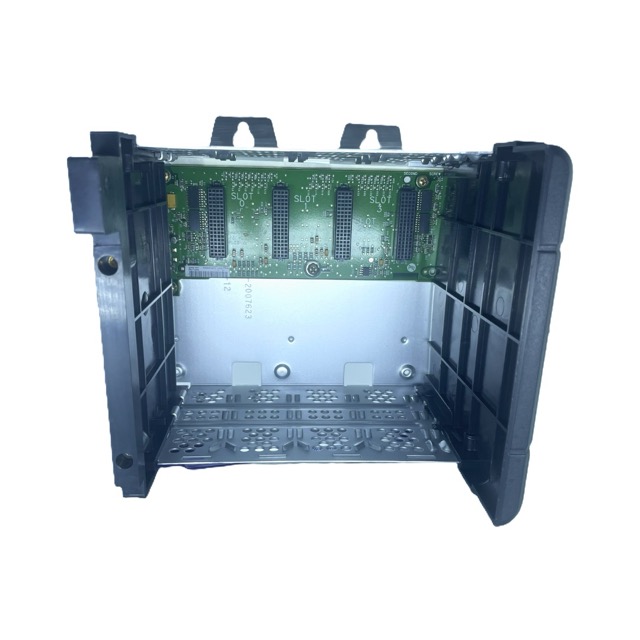

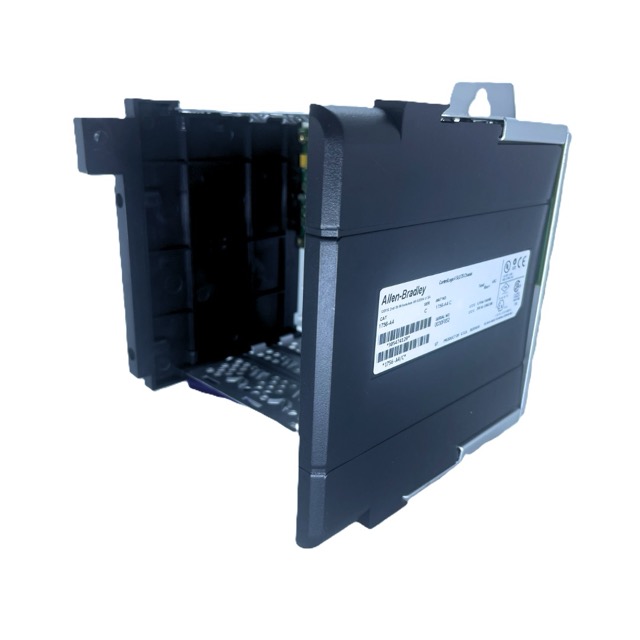

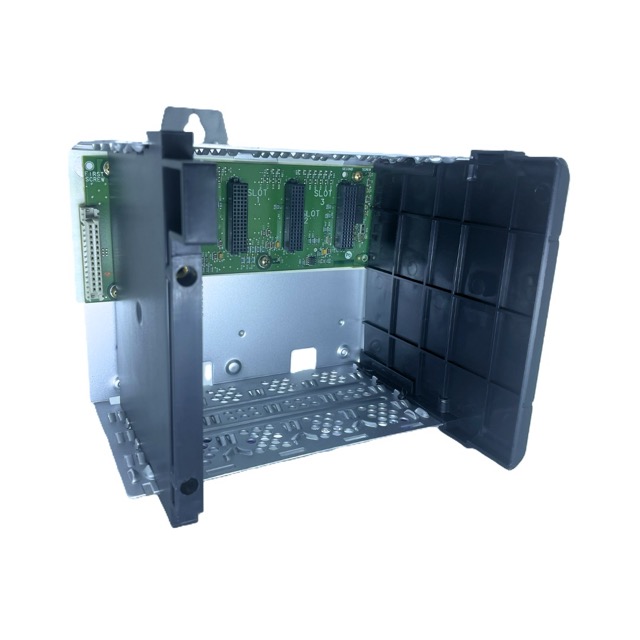

1756-A4 é um chassi de 4 slots pertencente à plataforma ControlLogix, desenvolvido pela Rockwell Automation
para suportar módulos de processamento, comunicação, controle e I/O da família 1756. O equipamento funciona como a estrutura física do sistema, distribuindo alimentação proveniente da fonte de alimentação instalada e disponibilizando um backplane de alta velocidade, responsável pela comunicação entre todos os módulos do controlador. Rockwell Automation
Sua configuração com 4 slots torna o equipamento ideal para aplicações compactas que exigem elevado desempenho sem ocupar grande espaço no painel elétrico. O chassi é compatível com controladores ControlLogix 55xx, 5560, 5570, 5580 e GuardLogix, além de módulos de comunicação EtherNet/IP, ControlNet, DeviceNet, DH+, módulos analógicos, digitais e especiais da família 1756.
O backplane distribui energia para todos os módulos instalados e fornece comunicação de alta velocidade entre eles, permitindo que processadores, módulos de I/O e interfaces de comunicação operem de forma integrada e sincronizada. O 1756-A4 suporta correntes máximas de 15 A em 5,1 VDC, 4 A em 3,3 VDC, 2,8 A em 24 VDC e 1,5 A em 1,2 VDC, oferecendo capacidade suficiente para diversas combinações de módulos em aplicações industriais.
O equipamento foi projetado para utilização com as fontes de alimentação ControlLogix da série 1756-PA, 1756-PB e modelos equivalentes, podendo ser instalado diretamente em painéis elétricos industriais. Sua construção metálica robusta garante excelente resistência mecânica e elevada confiabilidade mesmo em ambientes industriais severos.
Amplamente utilizado em indústrias automotivas, alimentos e bebidas, mineração, papel e celulose, óleo e gás, saneamento e energia, o 1756-A4 oferece uma arquitetura escalável que permite futuras expansões do sistema sem comprometer o desempenho da aplicação. Como integrante da plataforma Integrated Architecture, proporciona integração completa com os demais equipamentos da Rockwell Automation.
Segmentos de Aplicação
- Sistemas ControlLogix
- GuardLogix
- Painéis elétricos industriais
- Máquinas industriais
- Linhas de produção
- Controle de processos
- Sistemas de automação industrial
- OEMs
- Integradores de sistemas
- Indústria automotiva
- Alimentos e bebidas
- Papel e celulose
- Mineração
- Energia
- Tratamento de água e efluentes
Características Técnicas
- Modelo: 1756-A4
- Fabricante: Rockwell Automation / Allen-Bradley
- Família: ControlLogix
- Tipo: Chassi para módulos ControlLogix
- Quantidade de slots: 4
- Backplane de alta velocidade integrado
- Distribuição de alimentação para os módulos
- Compatível com controladores ControlLogix e GuardLogix
- Compatível com módulos de comunicação, I/O e especiais da série 1756
- Corrente máxima do backplane: 15 A @ 5,1 VDC; 4 A @ 3,3 VDC; 2,8 A @ 24 VDC; 1,5 A @ 1,2 VDC
- Instalação: Painel industrial (com fonte de alimentação ControlLogix)
- Status do produto: Ativo
- Referência: 1756-A4
