A

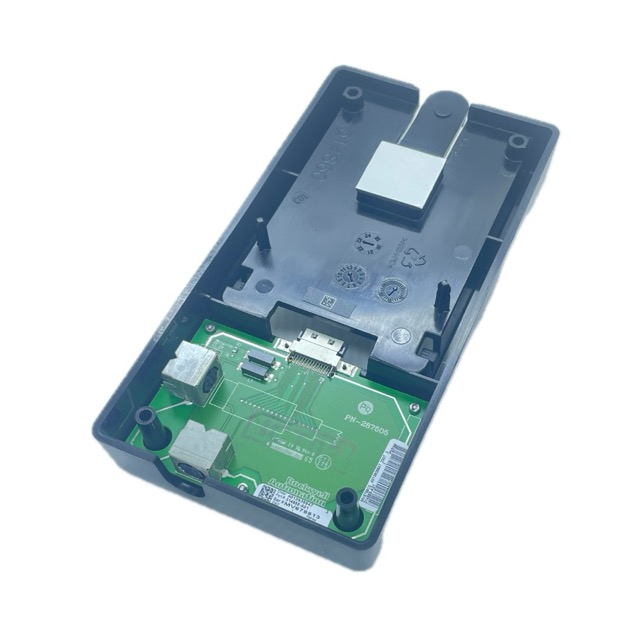

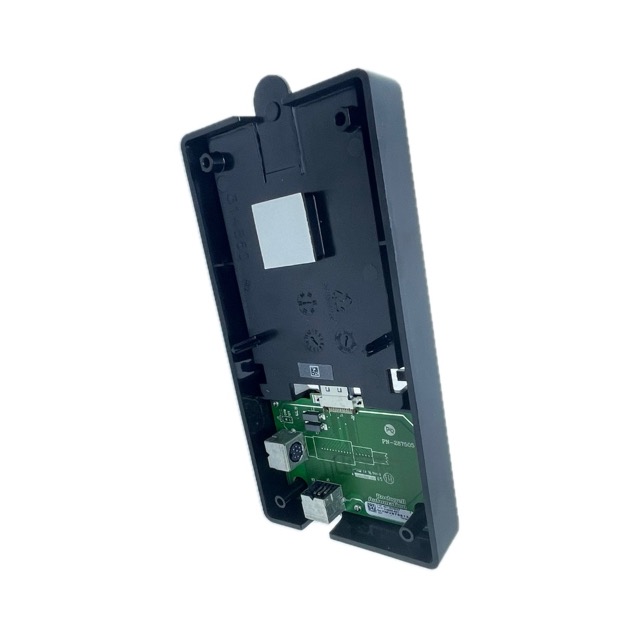

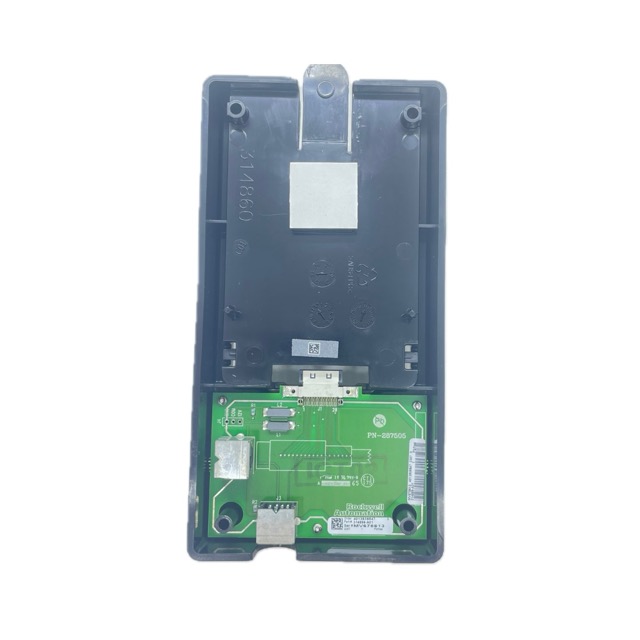

20-HIM-B1 é um kit de moldura (Bezel Kit) da Rockwell Automation desenvolvido para instalação remota das Interfaces Homem-Máquina (HIM)
utilizadas nos inversores de frequência da família PowerFlex Architecture Class. O acessório permite montar a IHM diretamente na porta do painel elétrico, proporcionando acesso mais prático ao operador sem a necessidade de abrir o compartimento do inversor.

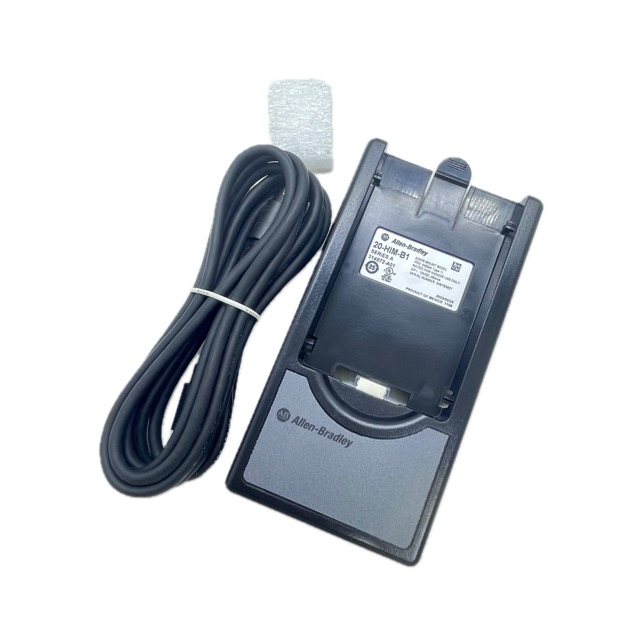

Projetado para aplicações em ambientes industriais internos, o kit possui classificação NEMA Tipo 1 / IP20 e é compatível com IHMs LCD e módulos WIM (Wireless Interface Module). O conjunto inclui um cabo DPI 1202-C30 de 3 metros, permitindo a conexão entre a IHM remota e o inversor PowerFlex. A distância entre a IHM e o equipamento pode ser ampliada utilizando cabos de extensão compatíveis, conforme especificações da Rockwell Automation.
Além de possibilitar a montagem remota da interface, a 20-HIM-B1 incorpora uma porta DPI adicional para acessórios, permitindo a conexão de conversores, interfaces USB e outros periféricos compatíveis sem a necessidade de remover a IHM instalada. Essa característica facilita atividades de programação, manutenção e diagnóstico dos inversores durante a operação.
Compatível com diversos modelos de inversores PowerFlex, o kit oferece instalação simples, acabamento profissional e maior ergonomia para o operador, sendo amplamente utilizado em painéis elétricos, máquinas industriais e sistemas de automação que exigem acesso rápido às funções de configuração e monitoramento dos inversores. O produto possui status Active no portfólio da Rockwell Automation.
Segmentos de Aplicação
- Inversores de frequência PowerFlex
- Painéis elétricos industriais
- Máquinas industriais
- Sistemas de automação
- OEMs
- Integradores de sistemas
- Linhas de produção
- Controle de processos
- Indústria automotiva
- Alimentos e bebidas
- Papel e celulose
- Mineração
Características Técnicas
- Modelo: 20-HIM-B1
- Fabricante: Rockwell Automation / Allen-Bradley
- Linha: PowerFlex
- Tipo: Kit de moldura (Bezel Kit) para IHM
- Aplicação: Montagem remota de Interface Homem-Máquina (HIM)
- Compatibilidade: IHMs LCD PowerFlex e módulos WIM
- Classificação de proteção: NEMA Tipo 1 / IP20
- Montagem: Porta de painel ou gabinete
- Cabo incluso: 1202-C30 DPI com 3 metros
- Porta adicional: 1 porta DPI para acessórios
- Compatibilidade: Inversores PowerFlex Architecture Class
