O

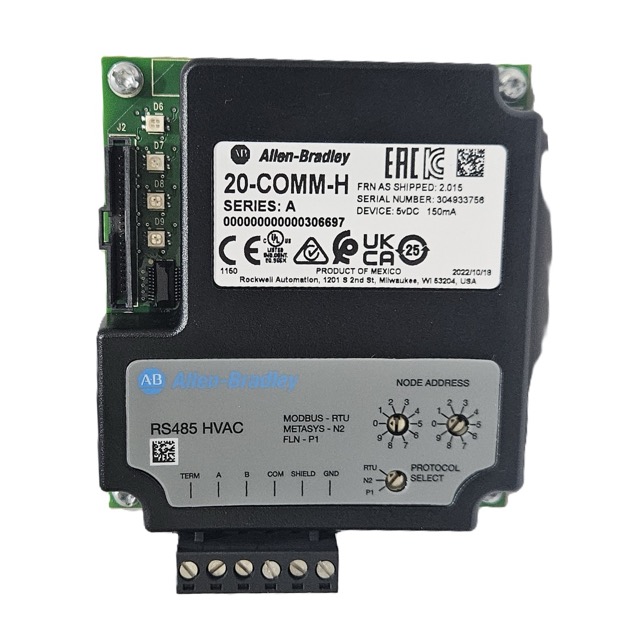

20-COMM-H é um adaptador de comunicação RS-485 pertencente à família de acessórios para inversores PowerFlex Architecture Class
, desenvolvido pela Rockwell Automation para integrar os inversores de frequência a redes de automação predial e sistemas HVAC. O módulo conecta-se diretamente à interface DPI (Drive Peripheral Interface) dos inversores compatíveis, permitindo comunicação digital com equipamentos supervisórios e sistemas de gerenciamento predial (BMS).
O adaptador suporta os protocolos Modbus RTU, Johnson Controls Metasys N2 e Siemens Building Technologies P1 FLN, oferecendo ampla compatibilidade com os principais sistemas de automação predial utilizados mundialmente. A seleção do protocolo é realizada através de chave dedicada, facilitando a instalação e reduzindo o tempo de configuração.
A comunicação ocorre através de interface RS-485, com velocidades configuráveis de 4.800, 9.600, 19.200 ou 38.400 bps para Modbus RTU, 9.600 bps para Metasys N2 e 4.800 ou 9.600 bps para Siemens P1 FLN. Internamente, a comunicação com o inversor utiliza o barramento DPI, operando a 125 kbps ou 500 kbps, garantindo elevada velocidade na troca de informações entre o adaptador e o drive.
O 20-COMM-H requer a utilização do Comm Carrier Card para instalação e é compatível com diversos inversores da linha PowerFlex 7-Class, além de outros equipamentos Allen-Bradley que suportam interface DPI. O módulo permite monitoramento remoto de parâmetros, comandos de partida e parada, referência de velocidade, diagnósticos, alarmes e demais informações operacionais do inversor.
Projetado para ambientes industriais, possui consumo aproximado de 150 mA a 5 VDC, dimensões compactas e operação em temperaturas entre -10 °C e +50 °C, com umidade relativa de 5% a 95% sem condensação. Sua construção robusta proporciona elevada confiabilidade em aplicações de climatização, ventilação, bombeamento, tratamento de ar e automação predial, oferecendo uma solução eficiente para integração de inversores PowerFlex aos principais sistemas HVAC.
Segmentos de Aplicação
- Sistemas HVAC
- Automação predial (BMS)
- Inversores PowerFlex
- Sistemas de climatização
- Ventilação industrial
- Bombas
- Torres de resfriamento
- Chillers
- Shopping centers
- Hospitais
- Edifícios comerciais
- Data centers
- Sistemas de utilidades
- OEMs
- Integradores de sistemas
Características Técnicas
- Modelo: 20-COMM-H
- Fabricante: Rockwell Automation / Allen-Bradley
- Família: PowerFlex Communication Adapters
- Tipo: Adaptador de comunicação RS-485 HVAC
- Interface do inversor: DPI (Drive Peripheral Interface)
- Interface de rede: RS-485
- Protocolos suportados: Modbus RTU, Johnson Controls Metasys N2 e Siemens P1 FLN
- Velocidade de comunicação: 4.800, 9.600, 19.200 e 38.400 bps (Modbus RTU)
- Consumo: Aproximadamente 150 mA a 5 VDC
- Requer: Comm Carrier Card
- Compatível com inversores PowerFlex Architecture Class
- Temperatura de operação: -10 °C a +50 °C
- Umidade relativa: 5% a 95% sem condensação
- Status do produto: Active Mature
- Referência: 20-COMM-H
